Air Shower Room Manufacturer

Nos sistemas de salas limpas, as partículas transportadas por pessoal e materiais estão entre as maiores fontes de contaminação. Os chuveiros de ar usam fluxo de ar limpo de alta velocidade para remover a maioria das partículas soltas presas às superfícies humanas e embalagens de materiais. A conclusão clara é: Um padrão chuveiro de ar operar a 25-30m/s por 15-30 segundos pode reduzir partículas ≥0,5 μm trazidas pelo pessoal em mais de 95%, tornando-o um dispositivo de pré-tratamento indispensável na entrada de salas limpas ISO Classe 5 a ISO Classe 7 . Seu desempenho determina diretamente a carga de contaminação na zona limpa. A seguir, são fornecidas referências técnicas detalhadas de cinco dimensões: eficiência do chuveiro de ar, parâmetros estruturais, projeto do bico, controle de intertravamento e seleção de produtos.

Eficiência do chuveiro de ar: principais indicadores e dados de desempenho

O principal desempenho de um chuveiro de ar é a eficiência na remoção de partículas. Os principais indicadores reconhecidos pela indústria são os seguintes:

Projeto Estrutural: Dimensões, Materiais e Layout do Bico

O projeto estrutural de um chuveiro de ar afeta diretamente a experiência do usuário e a eficácia do chuveiro. Os principais parâmetros de design são os seguintes:

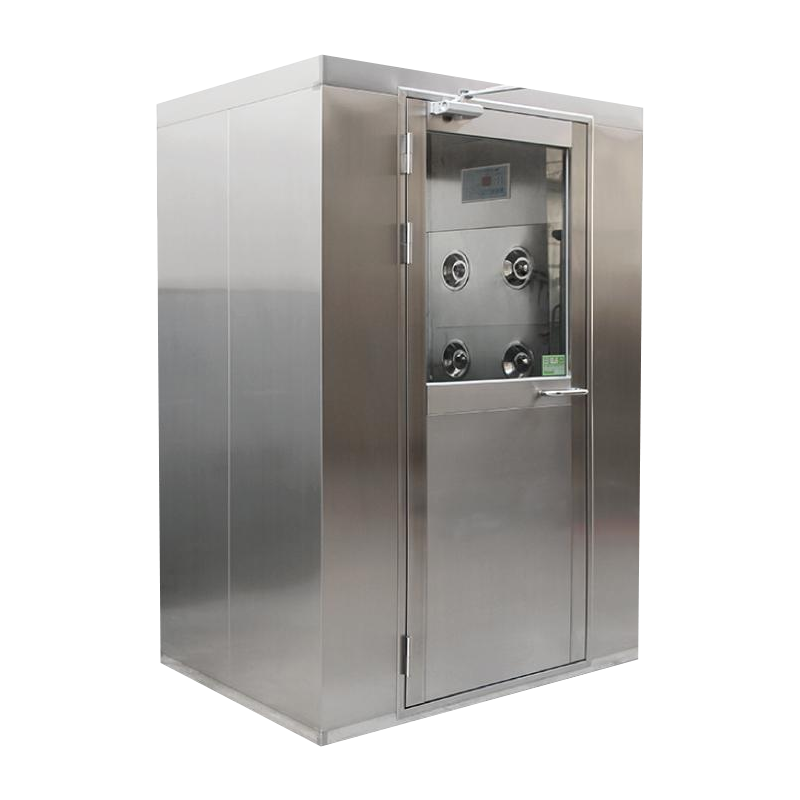

• Dimensões gerais : As dimensões padrão do chuveiro de ar para uma única pessoa (L×P×A) são 1200×1000×2100mm, com dimensões de passagem 800×900×1950mm. Os chuveiros de ar para duas pessoas têm largura de 1500-1800 mm. Para chuveiros de ar de material, a profundidade deve ser aumentada para 1.500-2.000 mm;
• Material da câmara : As paredes externas usam aço laminado a frio de 1,2-1,5 mm com revestimento eletrostático por spray; paredes internas usam aço inoxidável de 1,0-1,2 mm (304) . O teto e o piso também utilizam aço inoxidável, sendo que o piso necessita de relevo antiderrapante (altura do padrão 0,3-0,5mm);
• Layout do bico : O chuveiro unilateral é adequado para salas limpas de baixa qualidade (ISO 7-8); chuveiro dupla face é padrão, oferecendo eficiência cerca de 30% maior do que unilateral; O chuveiro de três lados (ambos os lados superiores) é adequado para salas limpas de alto grau ISO 5-6, cobrindo pontos cegos da cabeça e dos ombros . Contagem de bicos: chuveiros de ar dupla face para uma única pessoa normalmente têm de 6 a 8 bicos (3 a 4 de cada lado);
• Ângulo do bico : Os bicos devem ser ajustável (0-30°) , visando a área em pé. Os bocais superiores inclinam-se para baixo 15-20° para cobertura da cabeça e dos ombros; os bicos inferiores inclinam-se para cima 10-15° para cobertura da parte inferior das pernas e pés;
• Projeto de piso : Grade de aço inoxidável ou placa perfurada com abertura ≤5mm, com gaveta coletora de pó embaixo para limpeza regular de partículas desalojadas. A capacidade de carga da grade deve ser ≥300 kg/m² para acomodar a passagem do carrinho.

Para passagens logísticas de alto tráfego (por exemplo, entrada de materiais, equipamentos), um túnel de chuveiro de ar para passagem (comprimento personalizado de 3 a 6 metros), onde o pessoal completa o banho enquanto caminha, oferecendo maior eficiência e evitando congestionamentos.

Ventilador e sistema de filtragem: a essência da potência e da limpeza do fluxo de ar

O ventilador e o filtro de um chuveiro de ar determinar a velocidade do chuveiro e a limpeza do ar. Uma comparação quantitativa é mostrada abaixo:

Sistema de controle de bloqueio e controle de acesso

A lógica de controle da porta de um chuveiro de ar é um mecanismo central para prevenir a contaminação cruzada. Um sistema de controle completo deve atender aos seguintes requisitos:

1. Intertravamento eletrônico : As portas de entrada e saída não podem ser abertas simultaneamente. Quando uma porta se abre, a outra é trancada automaticamente; ambas as portas ficam travadas durante o ciclo do chuveiro de ar;
2. Lógica do chuveiro de ar : Entrada de pessoal → porta de entrada fecha → sensor detecta pessoal (infravermelho ou microinterruptor) → ventilador inicia automaticamente → temporizador do chuveiro começa (ajustável de 15 a 99 segundos) → após o término do chuveiro, atraso de 1 a 2 segundos → porta de saída destrava;
3. Função de emergência : Em caso de falha de energia ou emergência, ambas as portas devem poder ser abertas manualmente com força de abertura ≤67N para atender aos requisitos de saída. Um botão de parada de emergência também deve ser fornecido – quando pressionado, o ventilador para imediatamente e ambas as portas são destravadas;
4. Integração de controle de acesso (opcional) : Pode ser integrado a sistemas de cartão IC, impressão digital ou reconhecimento facial, permitindo que apenas pessoal autorizado destranque a porta de entrada. O controlador deve registrar o horário de cada banho, informações do pessoal e status do equipamento;
5. Orientação por voz : Chuveiros de ar de alta qualidade devem ser equipados com sistema de orientação por voz orientar o pessoal durante o processo do chuveiro (por exemplo, "Por favor, entre no chuveiro de ar", "Por favor, levante os braços e vire-se", "Chuveiro em andamento, não abra a porta", etc.).

Requisitos de confiabilidade do sistema de intertravamento: MTBF ≥50.000 horas, tempo de resposta de intertravamento ≤0,5 segundos . O teste da função de intertravamento é recomendado mensalmente para garantir segurança e confiabilidade.

Instalação e manutenção: pontos-chave no local

A instalação adequada e a manutenção regular dos chuveiros de ar são essenciais para garantir o desempenho a longo prazo. Os pontos principais são os seguintes:

• Instalação no local : O chuveiro de ar deve ser instalado na divisória de entrada da sala limpa, com folga entre a câmara e o painel da parede ≤2mm, preenchido com selante neutro. O piso deve estar nivelado com o solo, desvio de nivelamento ≤2mm/m. Os cabos de alimentação deverão utilizar cabos retardadores de chama de no mínimo 3×1,5mm², com circuito dedicado;
• Ciclo de substituição do filtro : Os pré-filtros (grau G4) devem ser limpos ou substituídos a cada 3-6 meses; Os filtros HEPA (H13/H14) são geralmente substituídos a cada 1-2 anos com base nas leituras do manômetro diferencial. Em ambientes poeirentos ou altamente poluídos, os ciclos de substituição devem ser encurtados;
• Limpeza diária : Limpe diariamente as paredes internas de aço inoxidável, a grade do piso e a gaveta de coleta de pó. A gaveta coletora de pó é recomendada para limpeza semanal para evitar a reentrada de partículas. As entradas dos ventiladores devem ser inspecionadas mensalmente para retirada de poeira acumulada;
• Teste de velocidade e vazamento de filtro : Medir a velocidade de saída do bico semestralmente; se estiver abaixo de 20 m/s, verifique se o ventilador ou o filtro estão obstruídos. Realize testes de vazamento PAO anualmente para garantir que os filtros HEPA estejam livres de vazamentos;
• Solução de problemas comuns : Ventilador não funcionando → verifique a alimentação, fusível, proteção contra sobrecarga; velocidade insuficiente → verifique o bloqueio do filtro, sentido de rotação do ventilador; falha na fechadura da porta → verifique a bobina solenóide, o interruptor magnético da porta e a placa de controle.

Estabelecendo um registro de manutenção trimestral registrar a pressão diferencial do filtro, a velocidade, os níveis de ruído e o histórico de reparos é uma prática recomendada para garantir a operação estável de chuveiros de ar a longo prazo.

Recomendações de Seleção: Escolhendo Chuveiros de ar por classe de limpeza e cenário de aplicação

A seguir estão recomendações de seleção para quatro cenários típicos de aplicação:
