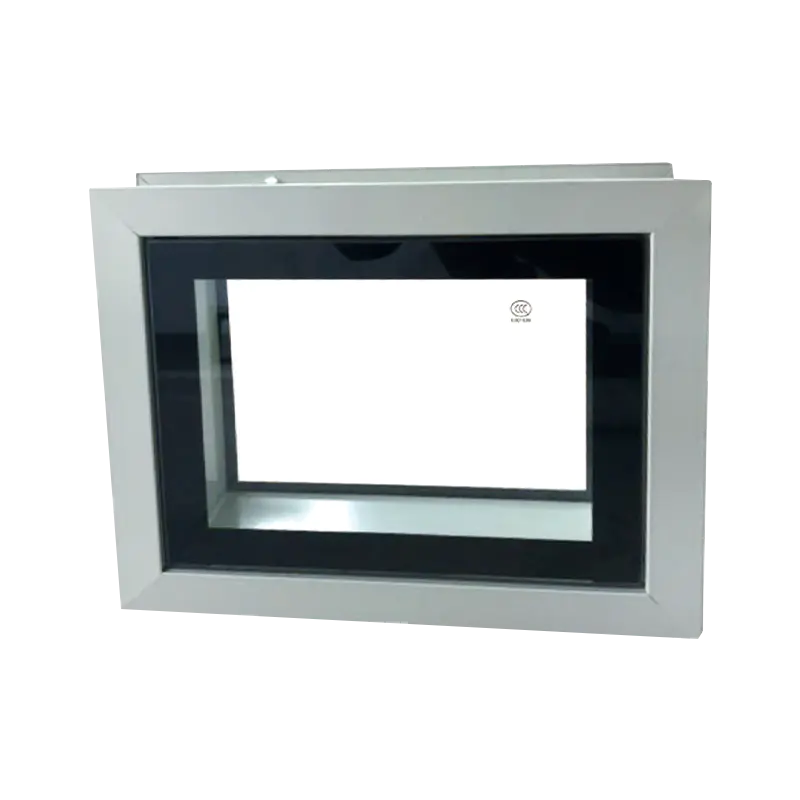

Em sistemas de salas limpas, as janelas não só fornecem iluminação natural e capacidade de visualização externa, mas também são pontos fracos críticos para manter diferenciais de pressão e evitar a entrada de partículas . A conclusão clara é: Um qualificado janela da sala limpa deve atender simultaneamente a quatro requisitos - estanqueidade (vazamento de ar ≤0,3 m³/(h·m²) @100Pa), suavidade da superfície (Ra≤0,8μm), resistência à condensação e resistência à corrosão do desinfetante - e sua falha pode comprometer a limpeza mais severamente do que uma área equivalente do painel de parede . A seguir, são fornecidas referências técnicas detalhadas de quatro dimensões: seleção do vidro, projeto da estrutura de vedação, materiais da estrutura e aceitação da instalação.

Seleção de vidro: comparação de parâmetros técnicos de dois tipos convencionais

A seleção de vidro para janelas de salas limpas afeta diretamente a transmissão de luz, a segurança e o desempenho de isolamento térmico/prevenção de condensação. Uma comparação detalhada dos dois tipos de vidro mais comumente usados é mostrada abaixo:

Projeto de estrutura de vedação: cinco linhas de defesa para estanqueidade

O desempenho de vedação de janelas para salas limpas é o seu valor fundamental. Um sistema de vedação completo consiste nas seguintes cinco camadas:

1. Selante de silicone entre vidro e moldura : Deve ser utilizado selante de silicone neutro resistente a mofo, com largura de junta 8-12mm e profundidade ≥5mm, contínuo sem interrupção. O método de utilização de juntas de tiras de acabamento é proibido porque existem micro-espaços entre a tira e o vidro;
2. Vedação nivelada entre a moldura e o painel de parede : A moldura da janela e o painel da sala limpa devem ser unidos por meio de encaixe macho e fêmea ou calafetagem com selante, com folga ≤2mm, preenchido com selante neutro;

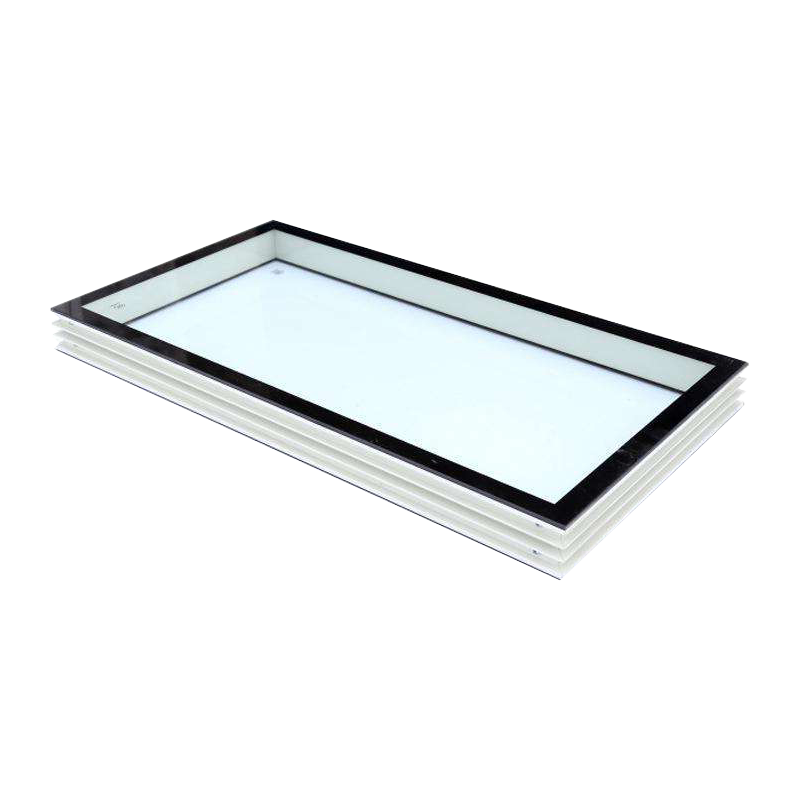

3. Vedação de cavidade de vidro duplo : A vedação da borda do vidro isolante usa uma estrutura de vedação dupla - a primeira vedação é borracha butílica (vedação termofusível), a segunda é polissulfeto ou selante estrutural, garantindo taxa de vazamento de argônio ≤1%/ano;
4. Sistema de secagem para prevenção de condensação no interior do vidro : A cavidade é preenchida com dessecante de peneira molecular 3A ou 4A, com capacidade de absorção de umidade ≥25% do seu próprio peso, garantindo que não haja condensação no ponto de orvalho de -40°C;
5. Furos de equalização de pressão entre a estrutura e a parede (opcional) : Para salas limpas com fortes flutuações diferenciais de pressão, podem ser instalados orifícios de micro equalização de pressão na estrutura para evitar deformação do vidro ou danos ao selante causados por diferenciais de pressão.

Padrão de aceitação de estanqueidade: Com pressão diferencial de 50Pa, o vazamento de ar em toda a janela deve ser ≤0,3 m³/(h·m²) . Um teste de rastreamento de fumaça é recomendado anualmente para verificar o envelhecimento do selante.

Comparação de materiais de estrutura: cenários aplicáveis para aço inoxidável, liga de alumínio e aço colorido

A seleção do material da moldura das janelas afeta diretamente a resistência à corrosão, a facilidade de limpeza e a vida útil geral. Uma comparação detalhada de três materiais convencionais é mostrada abaixo:

Tecnologia de prevenção de condensação: projeto especializado para armazenamento refrigerado e salas limpas com temperatura controlada

Nas janelas de visualização entre câmaras frigoríficas (2-8°C) e salas limpas com temperatura controlada (20-24°C), diferenças de temperatura superiores a 15°C podem facilmente causar condensação, que em casos graves pode pingar nos produtos abaixo. Três medidas eficazes de prevenção de condensação são as seguintes:

• Revestimento Low-E com enchimento de argônio : Preencher a cavidade com argônio (concentração ≥90%) reduz a transferência de calor por convecção; O revestimento Low-E reduz a transferência de calor radiante em 50% -70%. A combinação aumenta a temperatura da superfície interna do vidro em 2-3°C, evitando efetivamente a condensação;
• Vidro aquecido eletricamente : Uma película condutora transparente é revestida na superfície do vidro, alimentada por fonte de alimentação segura de baixa tensão (24V ou 36V) com densidade de potência 50-100W/m², mantendo a temperatura da superfície do vidro acima do ponto de orvalho. Adequado para cenários extremos de diferença de temperatura (por exemplo, janelas de visualização de armazenamento refrigerado de -25°C);
• Estrutura com ruptura térmica : Adicione tiras de isolamento térmico (PA66 ou PU) no interior da estrutura metálica para interromper a condução de calor/frio, reduzindo o risco de condensação na superfície interna da estrutura.

Método de aceitação: Após 24 horas de operação sob condições extremas, inspecione a superfície interna do vidro e as bordas da moldura – não deve haver condensação ou embaçamento visíveis . Para vidro aquecido eletricamente, a uniformidade do aquecimento deve ser testada – diferença de temperatura entre quaisquer dois pontos ≤3°C.

Instalação e aceitação: nove pontos principais de inspeção no local

A qualidade da instalação de janelas para salas limpas afeta diretamente seu desempenho a longo prazo e capacidade de retenção de limpeza. A seguir estão nove pontos principais de inspeção para aceitação no local:

1. Plumagem/nivelamento da estrutura : Desvio vertical ≤2mm/m, desvio horizontal ≤1,5mm/m;
2. Qualidade da superfície do vidro : Sem arranhões, bolhas, pedras ou rachaduras. Arranhões com profundidade superior a 0,1 mm devem ser rejeitados;
3. Continuidade do selante : O cordão do selante deve ser contínuo e cheio, sem bolhas, quebras ou rachaduras. Largura conjunta uniforme, desvio ≤±1mm;
4. Junta quadro-parede do painel : Planicidade da junta ≤1mm/2m, folga ≤2mm, selante preenchido densamente;
5. Limpeza interna do vidro isolante : Cavidade livre de poeira, umidade, impressões digitais. Teste de ponto de orvalho ≤-40°C;
6. Teste de estanqueidade : Use um tubo de fumaça ou aerossol para liberar a fumaça ao redor do perímetro da janela – nenhuma penetração de fumaça deve ser visível no interior. Recomenda-se detecção de vazamento por pressão diferencial, com vazamento de ar ≤0,3 m³/(h·m²) a 50Pa;
7. Teste de condensação (se necessário) : Simule condições extremas de diferença de temperatura por 24 horas — sem condensação na superfície interna do vidro;
8. Teste de impacto (amostragem) : Use uma bola de aço de 1.040g deixada cair de uma altura de 1,2m no centro do vidro - rachaduras são permitidas, mas o vidro não deve quebrar ou formar furos penetrantes;
9. Medição de rugosidade superficial : Use um testador de rugosidade superficial na superfície da estrutura - Ra≤0,8μm; para molduras de aço inoxidável, Ra≤0,4μm.

Um sistema de inspeção anual é recomendado, com foco no envelhecimento do selante (endurecimento, rachadura ou descolamento), falha na vedação do vidro isolante (observe embaçamento interno ou padrões de arco-íris) e corrosão da estrutura. Resolva os problemas imediatamente por meio de reparo ou substituição.

Cenários típicos de aplicação e recomendações de seleção para janelas de sala limpa

Abaixo estão quatro cenários típicos de aplicação e suas configurações recomendadas:
