Nos sistemas de salas limpas, as portas não são apenas passagens para pessoas e materiais – elas são nós críticos para manter gradientes diferenciais de pressão, evitando a entrada de partículas e interrompendo a contaminação cruzada . A conclusão clara é: Um qualificado porta da sala limpa deve atender simultaneamente a quatro requisitos - estanqueidade (vazamento de ar ≤0,3 m³/(h·m²) @100Pa), ciclo de vida (≥500.000 operações), resistência antibacteriana/corrosão e controle de intertravamento inteligente - e falhas em qualquer uma dessas áreas podem levar à perda de limpeza, muitas vezes com consequências mais graves do que vazamentos no painel de parede . A seguir, são fornecidas referências técnicas detalhadas de seis dimensões: principais indicadores de desempenho, construção e materiais de portas, sistemas de vedação, design de janelas de visualização, seleção de ferragens e aceitação de instalação.

Indicadores principais de desempenho: quatro parâmetros técnicos principais para portas de salas limpas

O desempenho das portas para salas limpas pode ser diretamente quantificado e avaliado. A seguir estão quatro indicadores principais reconhecidos pela indústria:

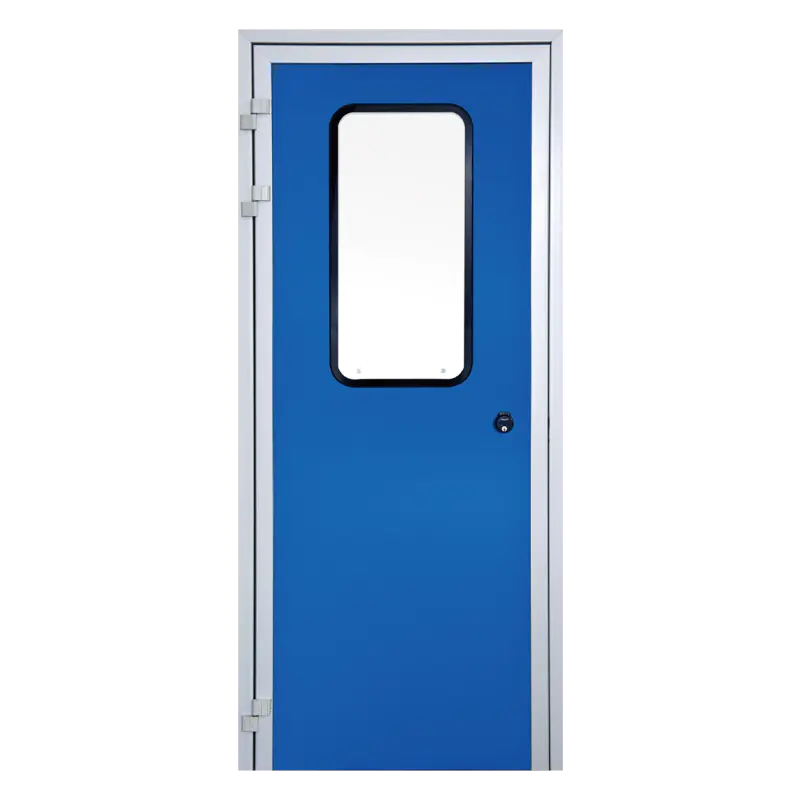

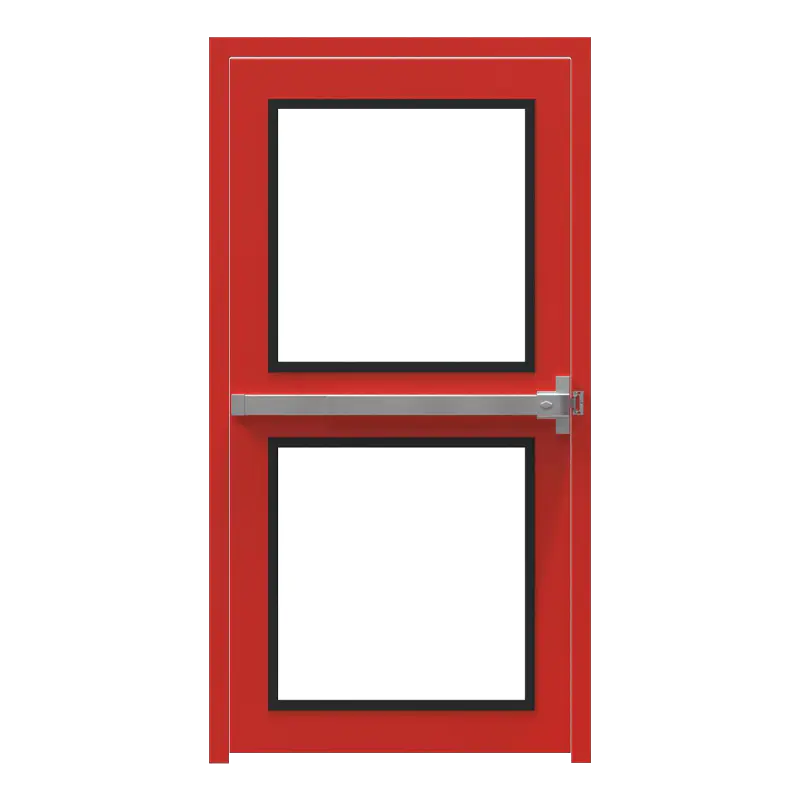

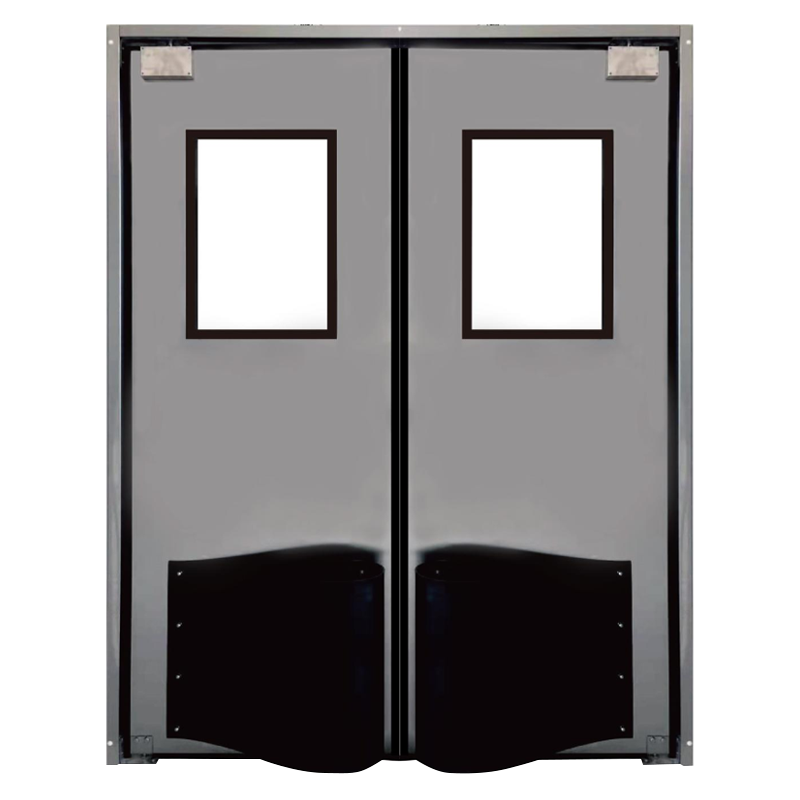

Construção e materiais de portas: comparação de desempenho de três tipos convencionais

Portas para salas limpas são divididos principalmente em três tipos com base em cenários de aplicação e níveis de limpeza:

Sistema de vedação: cinco linhas de defesa para garantir a estanqueidade

O desempenho de vedação de uma porta de sala limpa é o seu valor fundamental. Um sistema de vedação completo consiste nas seguintes cinco camadas:

1. Tira de vedação magnética de três lados : Instalado na parte superior e em ambos os lados da moldura da porta, feito de silicone de grau médico ou EPDM , com atração magnética ≥3 kg/m. A compressão da vedação de 2-3mm quando a porta está fechada garante a vedação sem dificultar o fechamento;
2. Selo de queda automático inferior (faixa de varredura) : Abaixa automaticamente para entrar em contato firme com o chão quando fechado (altura de queda ≥15 mm, folga até o chão ≤1 mm) e levanta automaticamente ao abrir. Um raspador de borracha com escova de duas fileiras a combinação é recomendada tanto para vedação quanto para resistência ao desgaste;
3. Mecanismo de vedação inferior oculto : Para áreas assépticas, são recomendadas tiras de vedação ocultas acionadas pneumaticamente ou eletromagneticamente para evitar componentes expostos que acumulam poeira, ao mesmo tempo em que atendem aos requisitos de GMP sem cantos mortos;
4. Projeto de limite : Portas de salas limpas devem priorizar limite sem limite ou tipo rampa designs (altura ≤15mm) para fácil passagem do carrinho. Para projetos sem soleira, o piso deve ser continuamente plano com a vedação inferior em contato direto com o piso;
5. Visualizando a vedação da janela : O perímetro da janela deve ter vedações duplas – selante de silicone interno (preenchimento contínuo) e junta externa de EPDM – para garantir que não haja folgas entre o vidro e o painel da porta.

Padrão de aceitação de estanqueidade: Na pressão diferencial de 50Pa, a fuga de ar em toda a porta deverá ser ≤0,3 m³/(h·m²). Recomenda-se o teste semestral do traçador de fumaça usando um tubo de fumaça para verificar o envelhecimento da vedação e defeitos de instalação.

Visualizando o Projeto da Janela: Prevenção de Condensação e Confiabilidade Estrutural

A janela de visualização de uma porta de sala limpa não é apenas uma janela – é também um ponto vulnerável para a estanqueidade. Os padrões de design para janelas de visualização de alta qualidade são os seguintes:

• Configuração de vidro : Vidro temperado de dupla camada com espessura de camada única ≥4mm e espessura total ≥20mm. O vidro temperado tem 3 a 5 vezes a resistência ao impacto do vidro comum e se quebra em partículas rombas por segurança;
• Projeto de prevenção de condensação : Um espaço de ar de 6-12 mm entre as camadas de vidro, com a cavidade preenchida com gás argônio (concentração ≥90%) e dessecante de peneira molecular , garantindo que não haja condensação interna sob diferenças de temperatura ≥15°C. Para salas limpas de armazenamento refrigerado, recomenda-se vidro aquecido eletricamente (50-100W/m²);
• Processo de vedação : Enchimento contínuo de selante de silicone entre o perímetro do vidro e o painel da porta, com largura de junta 8-12mm e profundidade ≥5mm. É proibido o uso de juntas de frisos devido às micro fendas que acumulam poeira;
• Tratamento de canto : A moldura da janela dentro dos cantos deve ter Transições arredondadas R≥5mm ou cantos em esquadria de 45° para evitar cantos de 90° que acumulam poeira e são difíceis de limpar;
• Acessórios de segurança : Para áreas de alto impacto, como passagens logísticas, malha de aço inoxidável ou placas de proteção transparentes de policarbonato deve ser instalado na parte externa do vidro, capaz de suportar 50 joules de energia de impacto sem quebrar.

Em salas limpas com umidade relativa >75% ou diferenças de temperatura ≥15°C, os vidros duplos padrão podem desenvolver condensação interna — vidro revestido Low-E preenchido com argônio deve ser selecionado. O dessecante normalmente dura de 3 a 5 anos, após os quais é necessária substituição ou manutenção.

Hardware e acessórios: detalhes determinam a confiabilidade

O hardware de portas para salas limpas devem atender simultaneamente aos requisitos de durabilidade, facilidade de limpeza e resistência à corrosão. As principais recomendações de seleção de componentes são as seguintes:

Sistemas Inteligentes de Controle e Intertravamento

Em salas limpas de alto nível (ISO 5-7), o controle inteligente de portas é uma tecnologia fundamental para prevenir a contaminação cruzada. Os principais recursos incluem:

• Intertravamento eletrônico : Ambas as portas de uma câmara de descompressão não podem ser abertas simultaneamente, com tempo de resposta de intertravamento ≤0,5 segundos. Quando uma porta abre a ≥90°, a outra trava automaticamente para evitar interrupção do gradiente de pressão;
• Integração de controle de acesso : Integrado ao BMS, com suporte para leitura de cartão, impressão digital ou reconhecimento facial. Tempo de reconhecimento ≤1 segundo, com revestimento antibacteriano nas superfícies do dispositivo de reconhecimento;
• Monitoramento de pressão diferencial : Sensores de pressão diferencial em miniatura podem ser integrados na moldura da porta, exibindo diferenças de pressão em tempo real entre salas adjacentes (faixa 0-125Pa, precisão ≤±1Pa). Alarme sonoro/visual quando a pressão diferencial cai abaixo do ponto de ajuste (por exemplo, 5Pa);
• Controle de temporizador : As portas logísticas podem ser configuradas com um atraso de abertura (10-30 segundos); se a porta permanecer aberta além do tempo configurado, o sistema a fecha automaticamente ou aciona um alarme para evitar perda de pressão diferencial;
• Monitoramento do status do selo : Portas inteligentes de última geração podem ser equipadas com interruptores magnéticos ou sensores de proximidade para enviar sinais de alarme para a sala de controle central quando a porta não está totalmente fechada, registrando eventos via BMS.

Requisito de lógica de intertravamento: Para câmaras de ar de materiais, a porta externa deve ser aberta primeiro, os materiais colocados, a porta externa fechada e só então a porta interna pode ser aberta – ambas as portas nunca devem ser abertas simultaneamente. A confiabilidade do sistema de intertravamento eletrônico deve atingir MTBF ≥50.000 horas. Recomenda-se testes mensais da função de intertravamento para garantir segurança e confiabilidade.

Instalação e aceitação: nove pontos principais de controle no local

A qualidade da instalação das portas para salas limpas afeta diretamente o seu desempenho a longo prazo e a eficácia da limpeza. A seguir estão nove pontos principais de inspeção para aceitação no local:

1. Plumagem da moldura da porta : Desvio vertical ≤2mm/m, desvio horizontal ≤1,5mm/m;
2. Espaço entre a folha da porta e o caixilho : Uniforme e ≤3mm, variação de folga ≤1mm;
3. Compressão de vedação : Quando a porta está fechada, a compressão da vedação é de 20% a 30% da espessura original (normalmente medida de 2 a 3 mm);
4. Teste de vedação inferior : Com a porta fechada, use um calibrador de folga de 0,1 mm para verificar a folga entre a parte inferior da porta e o chão - não deve ser possível inserir ou inserir profundidade ≤50 mm;
5. Teste de estanqueidade : Use um tubo de fumaça para liberar a fumaça ao redor do perímetro da abertura da porta - nenhuma penetração de fumaça deve ser visível no interior (método rastreador); ou utilizar detecção de vazamento por pressão diferencial, com vazamento de ar ≤0,3 m³/(h·m²) a 50Pa;
6. Teste de força de abertura/fechamento : Use um medidor de força - força de abertura ≤50N, força de fechamento ≤30N;
7. Teste de função de bloqueio : Simule o cenário de intertravamento de duas portas para verificar se quando uma porta está totalmente aberta, a outra realmente não pode ser aberta;
8. Teste de saída de emergência : Com a energia desligada, abra a porta por dentro — força de abertura ≤67N, caminho de saída desobstruído;
9. Qualidade de superfície : Sem arranhões, amassados ou manchas de ferrugem na superfície do painel da porta; adesão do revestimento ≥Grau 1 (teste de corte transversal); painel de aço inoxidável Ra≤0,4μm.

A sistema de inspeção trimestral é recomendado, com foco no envelhecimento/rachaduras da vedação, folga da dobradiça, ajuste da velocidade de fechamento da porta e sensibilidade do sistema de intertravamento. Resolva os problemas imediatamente por meio de reparo ou substituição para garantir que as portas da sala limpa permaneçam em ótimas condições de vedação.
