Janela de passagem de sala limpa Manufacturer

A sala limpa passa pela janela é um dispositivo fechado de transferência de material instalado na parede entre uma sala limpa e uma sala não limpa (ou entre áreas de diferentes classificações de limpeza). Sua função principal é: para transferir com segurança itens de pequeno a médio porte sem abrir a porta de acesso principal ou interromper o diferencial de pressão positiva da sala . Através de um mecanismo de intertravamento de porta dupla e estrutura de vedação, a passagem pelas janelas pode reduzir a frequência de entrada e saída de pessoal em mais de 80%, reduzindo significativamente o risco de intrusão de partículas e micróbios. Eles são considerados infraestrutura essencial para conformidade com as regulamentações GMP, ISO 14644 e FDA [^2^].

Em indústrias como microeletrônica, biofarmacêutica, salas de cirurgia de hospitais e processamento de alimentos, as janelas de passagem evoluíram de “acessórios opcionais” para “instalações obrigatórias”. Por exemplo, os requisitos da FDA para a produção de medicamentos estéreis (ambientes de fundo Grau A/B) declaram explicitamente que os materiais que entram nas áreas centrais estéreis devem passar por uma janela de passagem ou câmara de ar, equipada com medidas eficazes de descontaminação.

Três tipos principais e seus cenários aplicáveis

Com base nos métodos de intertravamento e na funcionalidade da sala limpa, as janelas de passagem se enquadram em três categorias. A seleção deve considerar a classificação de limpeza, o risco de contaminação do material e o orçamento:

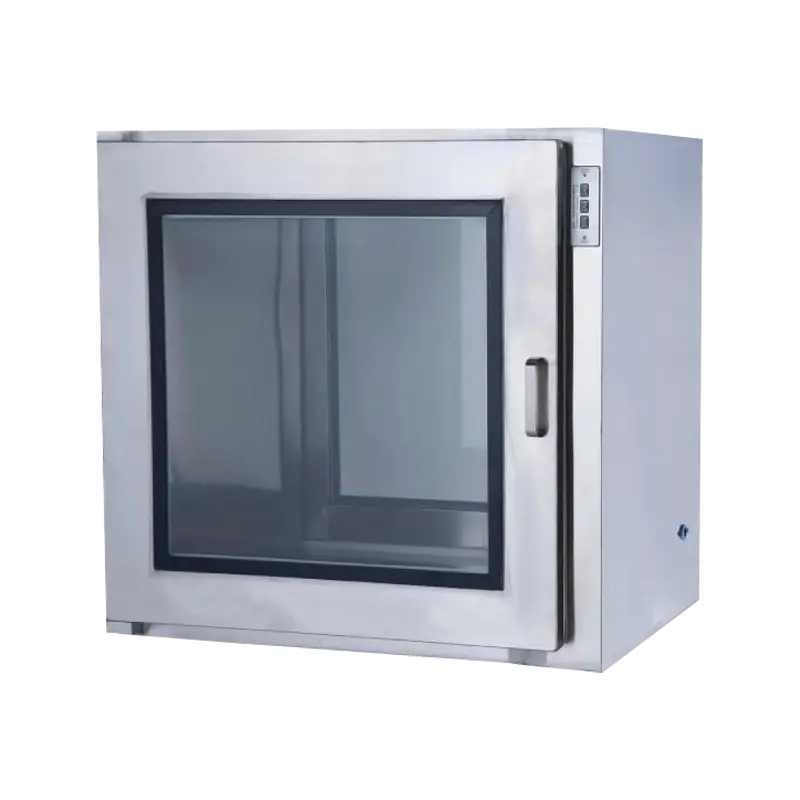

Janela de passagem de intertravamento eletrônico

Utiliza fechaduras eletromagnéticas e sensores para intertravamento de portas duplas. Quando uma porta lateral é aberta, a porta oposta trava automaticamente. O tempo de resposta do intertravamento eletrônico é normalmente inferior a 0,5 segundos, oferecendo alta confiabilidade. Adequado para ISO Classe 5 (Classe 100) e salas limpas de nível superior . Alguns modelos premium apresentam indicadores de status LED e funções de alarme de falha para monitoramento em tempo real [^68^].

Janela de passagem de intertravamento mecânico

Alcança o intertravamento de portas duplas através de ligações físicas ou mecanismos de came, não necessitando de energia externa e oferecendo baixos custos de manutenção. Os intertravamentos mecânicos são adequados para Zonas limpas gerais ISO Classe 7–8 (Classe 10.000–100.000) ou ambientes à prova de explosão com requisitos especiais de segurança elétrica. A desvantagem é que os componentes mecânicos podem desgastar-se com o tempo; uma verificação da função de intertravamento é recomendada a cada 12 meses [^48^].

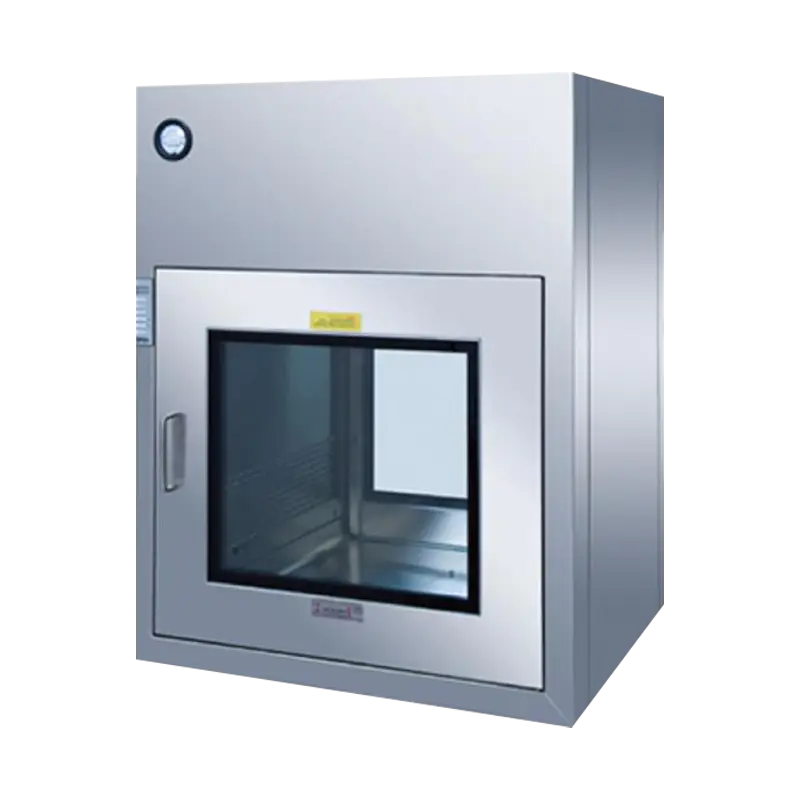

Janela de passagem autolimpante (dinâmica)

Além da funcionalidade básica de intertravamento, essas unidades integram Unidades de filtração HEPA e lâmpadas de esterilização ultravioleta (UV) . Os sopradores integrados circulam o ar filtrado pela câmara a 375 CFM (aproximadamente 636 m³/h), permitindo a pré-purificação da câmara antes da transferência do item. Este tipo é comumente utilizado em laboratórios biológicos, oficinas de formulação estéril e farmácias hospitalares, representando a solução mais eficaz para prevenir a contaminação cruzada [^67^].

Principais especificações estruturais e de materiais

O desempenho de uma janela de passagem depende diretamente do seu projeto estrutural e da seleção do material. As configurações padrão da indústria normalmente seguem estas especificações:

Tratamento de Corpo e Superfície do Gabinete

Os corpos dos gabinetes convencionais são construídos a partir de Aço inoxidável SUS304 ou SUS316L . O SUS316L contém molibdênio, oferecendo resistência superior à corrosão por cloreto em comparação ao 304, tornando-o adequado para ambientes de desinfecção hospitalar ou áreas costeiras com alto teor de sal. A espessura padrão da parede é de 1,2–1,5 mm, com cantos internos arredondados (R≥10 mm) para eliminar zonas mortas sanitárias e facilitar a limpeza e desinfecção [^63^]. Alguns produtos econômicos usam aço laminado a frio com revestimento em pó para ISO Classe 8 e abaixo de zonas limpas gerais.

Janela de observação e sistema de vedação

As janelas de observação são equipadas de série com Vidro de segurança temperado de 5 mm ; alguns ambientes antiestáticos requerem policarbonato ESD. A vedação da moldura da porta usa juntas de silicone de grau sanitário ou almofadas de vedação de gel de poliuretano, com requisitos de conjunto de compressão abaixo de 15% para garantir vazamento zero sob diferenciais de pressão de ±30 Pa. De acordo com dados medidos, sistemas de vedação de alta qualidade podem controlar taxas de vazamento de passagem através da janela abaixo de 0,01% [^48^].

Configuração de intertravamento e esterilização

A passagem de autolimpeza pelas janelas normalmente apresenta Lâmpadas de esterilização UV de 15–30 W em um comprimento de onda de 253,7 nm, com uma dose de irradiação de ≥40 mJ/cm² necessária para uma inativação microbiana de superfície eficaz. As unidades de filtração HEPA devem atender às classificações H13 ou H14 (eficiência de filtração ≥99,97% ou ≥99,995% para partículas de 0,3 μm) e incluir medidores de pressão diferencial. Os filtros devem ser substituídos quando a resistência terminal atingir 2–2,5 vezes a resistência inicial (normalmente 250–300 Pa) [^67^].

Seleção de dimensionamento e fundamentos de instalação

As dimensões da janela de passagem devem corresponder à espessura da parede, ao volume do material e ao fluxo de trabalho operacional. A seguir estão os tamanhos padrão comuns e diretrizes de seleção:

Os seguintes pontos de instalação requerem atenção:

• As dimensões da abertura na parede devem ser 5–10 mm maior do que a moldura externa da janela de passagem para permitir o ajuste de nivelamento e o enchimento do selante.
• A altura de instalação normalmente é 800–1000 milímetros acima do nível do chão, em conformidade com faixas operacionais ergonômicas.
• O espaço entre a janela de passagem e a parede deve ser vedado com selante de silicone neutro ou juntas de EPDM para evitar vazamento diferencial de pressão.
• As janelas de passagem autolimpantes requerem tomadas de energia reservadas (normalmente 120 V/220 V, monofásicas) e aterramento confiável [^63^].

Aplicações da Indústria e Requisitos de Conformidade

As janelas de passagem são aplicadas em vários setores com requisitos rigorosos de limpeza. Os padrões de conformidade em diferentes setores determinam o grau de configuração:

Farmacêutica e Biotecnologia

De acordo com o Anexo 1 das BPF (revisão de 2022), a transferência de material entre áreas de Grau A/B e áreas de Grau C/D na produção de medicamentos estéreis deve usar janelas de passagem equipadas com intertravamentos eletrônicos e esterilização UV . Em laboratórios de terapia celular e genética (CGT), onde o espaço é escasso, são preferidas janelas compactas de passagem montadas na parede (dimensões internas ≤24 pol.), atendendo aos requisitos de conformidade sem consumir área valiosa da sala limpa [^2^].

Microeletrônica e Semicondutores

Nas instalações de fabricação e embalagem/teste de wafers, passar pelas janelas deve se encontrar ISO 14644-1 Classe 5 (ISO 5) padrões. Esses cenários normalmente selecionam materiais seguros contra ESD (como janelas de observação de policarbonato antiestático) para evitar danos por descarga eletrostática em componentes sensíveis. Algumas linhas de produção avançadas também configuram portas de purga de nitrogênio para reduzir ainda mais a contaminação de moléculas e partículas de oxigênio.

Hospitais e Processamento de Alimentos

As salas de cirurgia dos hospitais e os departamentos centrais de suprimentos estéreis (CSSD) usam janelas de passagem para transferir instrumentos e suprimentos, exigindo Aço inoxidável SUS316L construção para suportar esterilização a vapor de alta pressão e alta temperatura e corrosão de desinfetantes químicos. A indústria de processamento de alimentos concentra-se na prevenção da contaminação cruzada; as janelas de passagem devem estar em conformidade com os princípios HACCP e os intertravamentos mecânicos são normalmente suficientes para ambientes ISO Classe 8.

Manutenção de rotina e validação de desempenho

A confiabilidade de uma janela de passagem depende não apenas da seleção inicial, mas também de procedimentos de manutenção padronizados. O seguinte cronograma de manutenção é recomendado:

1. Diariamente : Inspecione a integridade da junta da porta, limpe as superfícies da janela de observação e confirme a funcionalidade do intertravamento.
2. Semanalmente : Limpar as paredes internas do gabinete com álcool ou detergente neutro; verifique a intensidade da lâmpada UV (substitua se estiver abaixo de 70% do valor nominal).
3. Trimestralmente : Use um fotômetro ou aerossol DOP/PAO para testar a integridade do filtro HEPA; a taxa de vazamento da varredura não deve exceder 0,01%.
4. Anualmente : Contrate um terceiro para testar a retenção do diferencial de pressão (pressão diferencial abaixo da nominal, a queda de pressão não deve exceder 5% em 15 minutos) e calibração do sistema de intertravamento [^67^].

Se for detectada deformação da porta, envelhecimento da junta ou falha no intertravamento, a unidade deverá ser imediatamente desativada e as peças substituídas. Uma janela de passagem negligenciada pode se tornar um "vazamento de contaminação" em uma sala limpa, representando um risco maior do que a transferência aberta sem uma janela de passagem instalada.
