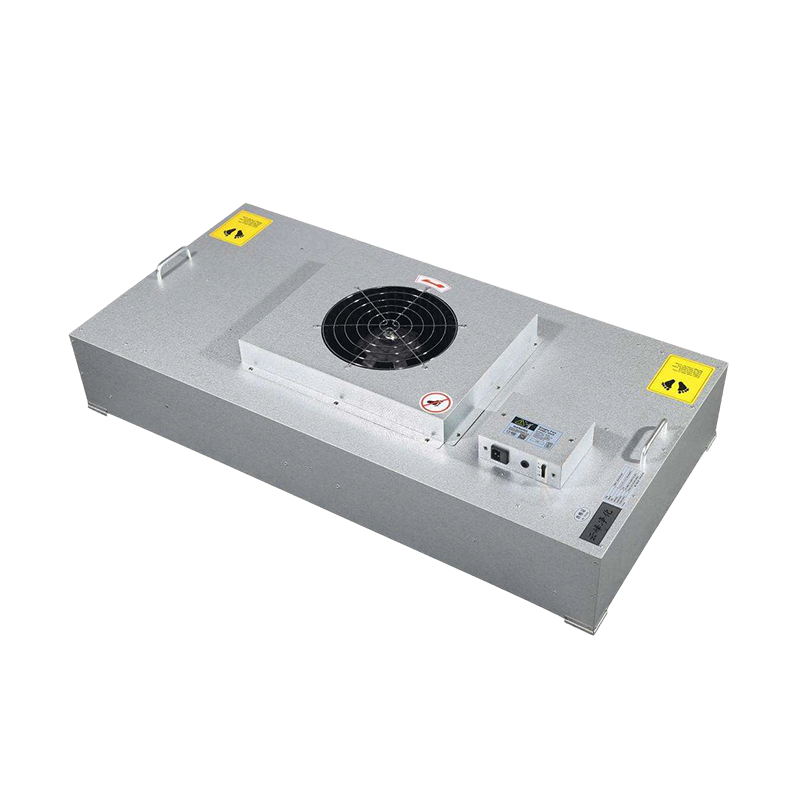

Em sistemas de salas limpas, o UFF (Fan Filter Unit) é o dispositivo principal que fornece ar limpo, integrando um ventilador e um filtro de alta eficiência e montado diretamente na grade do teto. A conclusão clara é: A eficiência energética, o nível de ruído, a vida útil e o método de controle de uma FFU determinam diretamente o custo operacional e a estabilidade de limpeza de uma sala limpa. Uma FFU equipada com um ventilador CC sem escovas EC e um filtro H14 de alta eficiência pode reduzir o consumo de energia em mais de 50% em comparação com unidades de ventiladores CA tradicionais com fluxo de ar nominal, manter os níveis de ruído dentro de 52dB e oferecer monitoramento centralizado e recursos de controle de grupo . A seguir, são fornecidas referências técnicas detalhadas de cinco dimensões: tipo de ventilador, sistema de filtragem, construção da caixa, controle inteligente e parâmetros de seleção.

Tipos de ventiladores: comparação abrangente de ventiladores EC e AC

O ventilador é o componente principal de uma FFU, determinando diretamente o consumo de energia, o nível de ruído e a vida útil. Uma comparação detalhada dos dois tipos de ventiladores convencionais é mostrada abaixo:

Sistema de filtragem: seleção HEPA vs. ULPA e teste de vazamento

O filtro de uma FFU determina o nível de limpeza do ar fornecido. Parâmetros técnicos e cenários de aplicação para diferentes graus de filtro são mostrados abaixo:

Construção e materiais de habitação: equilibrando leveza e resistência à corrosão

Três materiais são comumente usados para carcaças FFU: aço inoxidável, liga de alumínio e aço laminado a frio. Uma comparação detalhada é mostrada abaixo:

Sistemas de Controle Inteligente: Controle de Grupo e Monitoramento de Energia

Nas salas limpas modernas, UFFs são frequentemente numerosos (centenas a milhares de unidades), exigindo sistemas de controle inteligentes para gerenciamento centralizado. As funções principais do sistema de controle são as seguintes:

• Plataforma de monitoramento centralizado : Um único computador pode controlar centralmente até 8.000 UFFs de ventilador EC , monitorando a velocidade de cada ventilador, status operacional, alarmes de falha e tempo de execução cumulativo em tempo real;
• Controle de agrupamento de zonas : As FFUs podem ser agrupadas por área ou classe de limpeza para ajuste unificado de velocidade e controle de partida/parada. Por exemplo, operação em alta velocidade durante o horário de produção, mudança automática para o modo de economia de energia de baixa velocidade à noite ou fora do horário de produção;
• Intertravamento de pressão diferencial : Vinculado a sensores de pressão diferencial de sala limpa, aumentando automaticamente a velocidade do FFU quando a pressão da sala cai abaixo do ponto de ajuste para manter a estabilidade da pressão;
• Estatísticas e otimização de consumo de energia : O sistema calcula automaticamente o consumo cumulativo de energia por FFU, gera relatórios de energia, identifica unidades de alto consumo e otimiza estratégias de operação. Os fãs da CE podem alcançar economia de energia de mais de 50% sob resistência inicial do filtro HEPA;
• Acesso remoto e alarmes : Suporta monitoramento remoto via LAN ou internet; envia automaticamente notificações de alarme (SMS/e-mail/APP push) para falha do ventilador, entupimento do filtro ou interrupção da comunicação.

Métodos de controle: Os ventiladores EC suportam controle de velocidade de comunicação de 0-10V, PWM ou RS485, com tempo de resposta ≤1 segundo. A escolha de marcas respeitáveis, como a alemã EBM, garante módulos de controle integrados confiáveis ​​que se integram perfeitamente aos computadores host por meio do protocolo MODBUS RTU.

Instalação e seleção: principais diretrizes de aplicação para FFU em salas limpas

A seguir estão os principais parâmetros e recomendações para seleção e instalação de FFU:

Manutenção FFU e gerenciamento do ciclo de vida

A manutenção regular é crítica para garantir a operação estável das FFUs a longo prazo. Um cronograma de manutenção recomendado é o seguinte:

1. Inspeção mensal : Verifique o status operacional da FFU (sem ruído ou vibração anormal), leituras do manômetro diferencial (registre o valor inicial e a tendência) e o acúmulo de poeira no pré-filtro;
2. Trimestralmente : Limpar o rotor do ventilador e o interior da carcaça (usando lenços sem fiapos e álcool isopropílico); verifique se há conexões elétricas soltas;
3. Semestralmente : Testar a velocidade e uniformidade de saída da FFU (medir pelo menos 5 pontos); se o desvio de velocidade exceder ±20%, ajuste a velocidade do ventilador ou inspecione o filtro;
4. Anualmente : Realize testes de vazamento de PAO para garantir que não haja vazamentos no filtro HEPA/ULPA. Calibrar simultaneamente sensores de pressão diferencial e sistemas de controle;
5. Substituição do filtro : Substitua o filtro quando a pressão diferencial atingir o dobro da resistência inicial ou quando o teste de vazamento PAO revelar vazamento. Teste novamente quanto a vazamentos após a substituição.

UFFs equipados com ventiladores EC de alta qualidade (por exemplo, EBM alemão), sob condições normais de manutenção, podem atingir uma vida útil total da unidade de mais de 10 anos, com o componente do ventilador capaz de 80.000 horas de operação contínua sem falhas . O estabelecimento de registros de equipamentos que documentam a data de instalação, o histórico de manutenção e os intervalos de substituição do filtro para cada UFF permite a manutenção preditiva e evita falhas repentinas que podem comprometer a limpeza.
