Terças de aço em forma de C Manufacturer

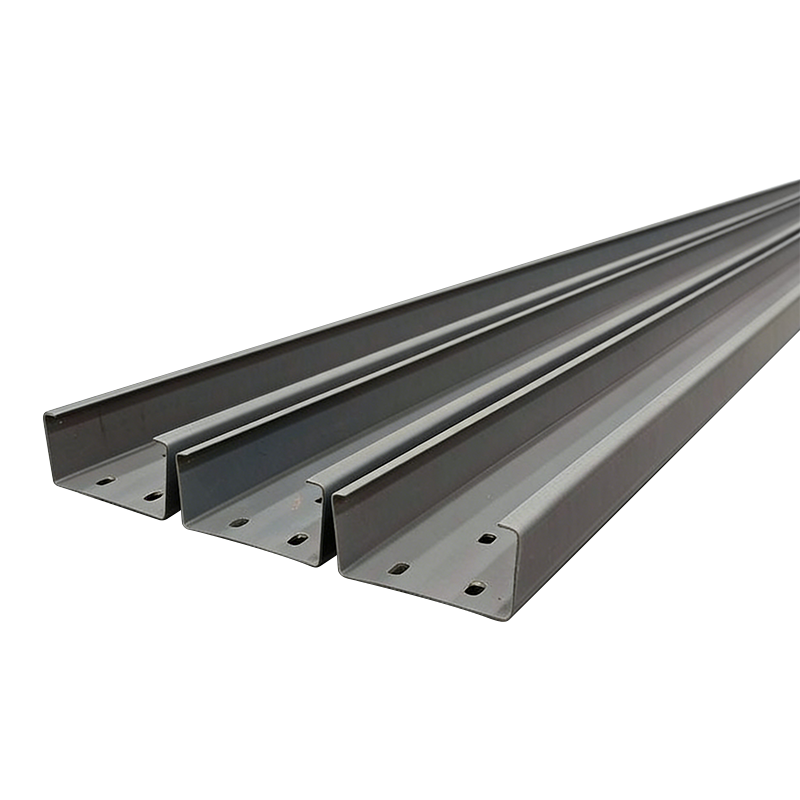

Terças de aço em forma de C são membros estruturais de paredes finas e formados a frio com uma seção transversal em forma de C que servem como elo crítico de transferência de carga entre os painéis de revestimento do telhado ou da parede e a estrutura de aço primária. Suas vantagens definidoras - propriedades mecânicas transversais estáveis, alta relação resistência/peso e instalação simples — torná-los a escolha preferida para plantas industriais, armazéns, centros logísticos e edifícios comerciais leves com vãos de até 25 pés (7,6 metros) [^103^]. Ao contrário das terças Z, que exigem sobreposição para vãos contínuos, as terças C se destacam em aplicações de vão único e vão simples, onde a velocidade de montagem e a eficiência de custos são fundamentais.

Para projetos que exigem suporte de parede, vigas de piso ou cobertura de vão único, as terças C oferecem uma 20–30% de economia de custos sobre sistemas Z-purlin, eliminando a complexidade das conexões sobrepostas. Sua geometria de flange de 90 graus garante caminhos de carga previsíveis e simplifica o detalhamento dos suportes, tornando-os a solução ideal para edifícios metálicos pré-projetados e estruturas de aço em todo o mundo.

Geometria Transversal e Comportamento Estrutural

O perfil em forma de C é monosimétrico, apresentando uma alma vertical com duas flanges horizontais paralelas orientadas a 90 graus em relação à alma. Esta geometria proporciona um comportamento mecânico previsível sob cargas de gravidade e vento.

Propriedades da seção e distribuição de carga

A secção C proporciona um desempenho de flexão estável em torno do seu eixo forte (perpendicular à alma), tornando-a ideal para suportar cargas uniformemente distribuídas em telhados e paredes. Os flanges paralelos criam superfícies de apoio consistentes para fixadores de revestimento e conexões de suporte. No entanto, por ser aberta e monosimétrica, a seção apresenta menor rigidez torcional do que seções fechadas ou em forma de Z. Esta característica faz com que as terças C mais adequado para aplicações onde as cargas são aplicadas através do centro de cisalhamento ou onde uma ponte é fornecida para restringir a encurvadura por torção lateral [^95^].

Capacidades de extensão por profundidade de seção

As profundidades padrão da terça C variam de 100 milímetros a 400 mm (4 pol. a 16 pol.) , com cada profundidade correspondendo a vãos e limites de carga específicos. A tabela a seguir resume as capacidades típicas de vão sob cargas de telhado padrão [^103^]:

A capacidade real de vão depende do espaçamento da terça, da espessura do aço (bitola), da carga do telhado (neve viva morta) e dos requisitos do código de construção local. Para vãos superiores a 8 metros, terças em Z com conexões sobrepostas normalmente se tornam mais econômicas do que seções únicas de terça em C [^102^].

Especificações de materiais e padrões de fabricação

A durabilidade e integridade estrutural de Terças C são governados pelo tipo de aço básico, sistemas de revestimento e precisão de conformação a frio.

Aço base e propriedades mecânicas

As terças C são fabricadas a partir de tira de aço galvanizado formada a frio com um limite de escoamento mínimo de 345 N/mm² (50 ksi) , equivalente ao material ASTM A572 Grau 50 ou AS/NZS 1397 G450. As espessuras padrão do metal base (BMT) variam de 1,5 mm a 3,0 mm (0,059 pol. a 0,118 pol.), com bitolas mais pesadas selecionadas para cargas mais altas ou aplicações com espaçamento mais amplo [^97^]. O processo de conformação a frio endurece o aço, aumentando seu limite de escoamento em 10–15% em comparação com o material da bobina original.

Sistemas de proteção contra corrosão

Três opções de revestimento dominam o mercado:

• Galvanizado por imersão a quente (revestimento de zinco) : Massa de revestimento padrão de 180–275 g/m² (Z180–Z275), proporcionando 40 anos de resistência à corrosão em ambientes internos benignos [^96^].
• Revestimento ZAM (Zinco-Alumínio-Magnésio) : Revestimento de liga avançado que oferece 2–3× a resistência à corrosão do zinco puro, ideal para ambientes industriais costeiros ou de alta umidade [^104^].
• Acabamento pintado de primeira : Aplicado sobre substrato galvanizado para consistência estética com painéis de revestimento coloridos; não é uma barreira de corrosão independente.

Tolerâncias de fabricação

A fabricação de precisão garante qualidade de ajuste durante a instalação. As tolerâncias de produção padrão são [^101^]:

• Comprimento: ±5mm
• Largura do flange: ±1 mm
• Profundidade da web: ±1 mm
• Espaçamento central do furo: ±1,5 mm

Terça C vs. Terça Z: Critérios de Seleção

Embora ambas as seções C e Z sirvam como membros secundários da estrutura, suas geometrias distintas criam diferenças significativas de desempenho que determinam a adequação da aplicação.

A regra básica: use terças C para vigas de parede, vigas de piso e telhados de vão único com menos de 8 metros; especifique terças Z para telhados de vários vãos, grandes vãos industriais e projetos com fortes cargas de neve ou vento [^96^].

Melhores práticas de instalação e requisitos de suporte

A instalação adequada transforma terças C de membros individuais em um sistema estrutural coerente capaz de resistir à gravidade, ao vento e às cargas sísmicas.

Espaçamento da terça e detalhes de suporte

O espaçamento padrão das terças para coberturas metálicas varia de 1,2 m a 1,8 m (4 pés a 6 pés) no centro, dependendo do perfil do revestimento e das cargas de projeto. As terças C são suportadas por suportes de conectores angulares ou suportes de uso geral aparafusados ​​às vigas ou colunas da estrutura primária. A seleção do suporte deve corresponder à profundidade da terça: uma terça C150 requer um suporte AC150 (0,30 kg cada), enquanto uma terça C300 requer um suporte AC300 (0,69 kg cada) [^101^].

Ponte para estabilidade lateral

Como as seções C abertas são suscetíveis à flambagem por torção lateral, a ponte (também chamada de sag rod ou fly bracing) é essencial. A ponte limita o comprimento não contraventado do flange de compressão e evita a rotação sob carga. O espaçamento máximo recomendado da ponte é:

• Seções C100 : Espaçamento máximo de 2.000 mm
• Seções C150 : espaçamento máximo de 3000 mm
• Seções C200–C400 : Espaçamento máximo de 4000 mm [^101^]

A ponte é normalmente instalada no meio do vão para vãos únicos e em terceiros pontos para vãos contínuos. Os sistemas de ponte estilo HookFast permitem a instalação sem ferramentas, cortando diretamente em furos pré-perfurados na trama da madre.

Sequência de instalação

A sequência de montagem recomendada garante segurança e precisão dimensional:

1. Marcar linhas de terça nos membros da estrutura primária no espaçamento especificado.
2. Instale suportes em cada ponto de suporte da terça, garantindo alinhamento de nível dentro de ±3 mm.
3. Coloque terças C em suportes com o lado aberto orientado de forma consistente (normalmente para baixo para terças de telhado para facilitar a fixação da ponte).
4. Aparafuse terças aos suportes utilizando parafusos M12 ou M16 com arruelas; torque de 50–70 N·m.
5. Instalar ponte antes de aplicar o revestimento do telhado ou da parede para estabilizar a linha da madre.
6. Verifique o alinhamento : os topos das terças devem estar nivelados dentro do limite de deflexão L/360 sob carga permanente.

Aplicações em todos os setores da indústria

Terças de aço em forma de C são implantados em um amplo espectro de tipos de construção, cada um impondo demandas de desempenho distintas.

Plantas Industriais e Armazéns

Em edifícios de aço pré-projetados para fabricação e armazenamento, as terças em C suportam telhas trapezoidais e painéis de revestimento de parede. Larguras típicas de vãos de 6–8 metros alinhe-se perfeitamente com as capacidades das terças C200 ou C250. A natureza leve das terças C (C200×1,5 mm pesa aproximadamente 4,5kg/m ) reduz as demandas do guindaste durante a montagem e diminui a carga permanente geral na estrutura primária [^101^].

Centros Logísticos e Centros de Distribuição

As instalações logísticas modernas exigem vãos amplos e alturas elevadas de beirais. Embora as estruturas primárias geralmente usem terças em Z para o telhado principal, as terças em C são frequentemente especificadas para mezaninos, coberturas e divisórias onde os vãos são mais curtos e as cargas são mais leves. Sua facilidade de instalação acelera a entrega de projetos em desenvolvimentos acelerados.

Sistemas de Apoio Fotovoltaicos

As terças C surgiram como um elemento de estrutura preferido para painéis solares montados no solo e instalações fotovoltaicas em telhados. Seu perfil de canal aberto aceita facilmente conexões de braçadeira aparafusadas para trilhos de painéis solares, e o revestimento galvanizado resiste a décadas de exposição externa. Seções padrão C150 ou C200 em Espaçamento de 1,5–2,0 m forneça suporte adequado para dimensões típicas de módulos fotovoltaicos de 1,0 m × 2,0 m.

Edifícios Agrícolas e Rurais

Edifícios agrícolas, galpões de equipamentos e abrigos para gado se beneficiam da eficiência de custos e da resistência à corrosão das terças C. Nessas aplicações, as seções C100 ou C150 em vãos moderados fornecem capacidade suficiente para coberturas metálicas, mantendo ao mesmo tempo os custos de material mínimos. O Vida útil de 40 anos de terças C galvanizadas oferecem valor a longo prazo em ambientes rurais onde o acesso à manutenção pode ser limitado [^96^].

Padrões de Controle de Qualidade e Conformidade

Garantir o desempenho da terça C exige a adesão a padrões reconhecidos de materiais e design em toda a cadeia de fornecimento.

Códigos de materiais e design

O projeto e a fabricação da terça C são regidos pelos seguintes padrões:

• AS/NZS 4600:2018 (Austrália/Nova Zelândia): Código de projeto de estruturas de aço formadas a frio, amplamente referenciado para cálculos de capacidade de terças.
• ASTM A1003/A1004 (EUA): Especificação padrão para chapas de aço utilizadas em estruturas formadas a frio.
• EN 1993-1-3 (Europa): Regras de projeto do Eurocódigo 3 para chapas e elementos de espessura fina formados a frio.
• GB/T 2518 (China): Padrão para chapas e tiras de aço com revestimento de zinco por imersão a quente contínua.

Garantia de qualidade de fábrica

Fabricantes respeitáveis implementam sistemas de gestão de qualidade ISO 9001 com os seguintes protocolos de inspeção:

1. Inspeção da bobina de entrada : Verifique o limite de escoamento, a massa do revestimento e a tolerância de espessura em relação aos certificados do moinho.
2. Monitoramento em processo : Verifique as dimensões da perfilagem a cada 2 horas; ajuste as folgas dos rolos para manter a precisão do perfil.
3. Verificação de perfuração : Confirme os centros dos furos, os diâmetros e as distâncias das bordas usando medidores de passagem/não passagem.
4. Inspeção final : Meça o comprimento, a retilineidade e o acabamento superficial de cada pacote; rejeitar peças com danos no revestimento ou não conformidade dimensional.
