Como selecionar painéis antiferrugem de aço inoxidável para salas limpas？

Painéis para salas limpas usando aço inoxidável 304 ou 316L como camada superficial combinado com materiais de núcleo com classificação de fogo Classe A (como lã de rocha, lã de rocha de vidro-magnésio ou favo de mel de alumínio) representam a solução de gabinete anticorrosão mais confiável para ambientes limpos de alta demanda. Em testes de névoa salina neutra, o aço inoxidável 304 normalmente atinge 48 a 72 horas sem corrosão, enquanto o 316L estende esse período para mais de 72 a 120 horas devido ao seu teor de molibdênio, tornando-o particularmente adequado para áreas costeiras, instalações farmacêuticas e ambientes com desinfecção química intensiva. A seleção deve integrar o grau de corrosão, os requisitos de segurança contra incêndio, a resistência estrutural e as necessidades de controle de temperatura, em vez de buscar uma única métrica de desempenho.

Mecanismos anticorrosivos e diferenças de grau em camadas superficiais de aço inoxidável

A capacidade resistente à ferrugem do painéis de sala limpa de aço inoxidável deriva fundamentalmente do denso filme passivo de óxido de cromo formado na superfície. Quando o teor de cromo no aço atinge aproximadamente 12% , esse filme passivo bloqueia efetivamente o contato do oxigênio e de meios corrosivos com o substrato. O aço inoxidável tipo 304 (06Cr19Ni10) apresenta excelente desempenho em ambientes de sala limpa padrão; Aço inoxidável tipo 316L (022Cr17Ni12Mo2), com adicional 2%–3% de molibdênio , melhora significativamente seu equivalente de resistência à corrosão (PRE=%Cr 3,3×%Mo), oferecendo maior resistência contra corrosão em fendas e corrosão induzida por cloreto.

Comparação de dados de teste de névoa salina

O teste de névoa salina é uma avaliação crítica acelerada da resistência à corrosão do aço inoxidável. Com base em dados medidos pela indústria, diferentes materiais apresentam variações significativas de desempenho sob condições de névoa salina neutra (NSS, 5% NaCl, 35°C):

É importante observar que os testes de névoa salina empregam concentrações de cloreto extremamente altas, com taxas de corrosão várias a dezenas de vezes mais rápidas do que em ambientes naturais. Portanto, Painéis para salas limpas de aço inoxidável 304 que passam por testes de névoa salina de 72 horas normalmente podem garantir mais de 10 anos de serviço livre de ferrugem em ambientes reais de salas limpas com baixo teor de cloreto , enquanto o 316L pode atingir uma vida útil esperada superior a 15 anos em condições equivalentes do mundo real.

Como a seleção do material principal afeta o desempenho geral anticorrosivo e funcional

Embora a camada superficial de aço inoxidável forneça a defesa primária, as propriedades físicas e químicas do material do núcleo influenciam diretamente a integridade estrutural a longo prazo do painel e a capacidade anticorrosiva indireta. Por exemplo, se o material do núcleo absorver umidade e se deformar, as juntas do painel poderão rachar, permitindo que meios corrosivos penetrem na camada sanduíche. A tabela a seguir compara o desempenho abrangente de quatro materiais principais convencionais:

Do ponto de vista da sinergia anticorrosão, material de núcleo de favo de mel de alumínio é a escolha preferida para salas limpas de alta qualidade (ISO Classe 1–5) devido à sua compatibilidade eletroquímica com a camada superficial, natureza não higroscópica e zero derramamento de fibra. Núcleo composto de lã de rocha de vidro-magnésio destaca-se em aplicações farmacêuticas e químicas, onde suas propriedades inorgânicas resistem à fumigação química frequente sem gerar subprodutos corrosivos.

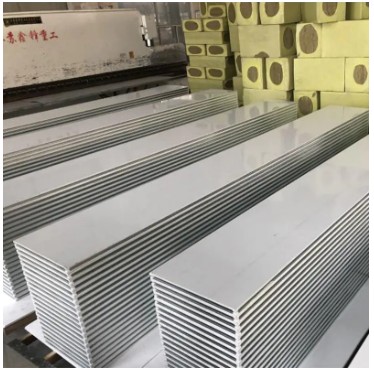

Por que o processo de fabricação é importante: painéis manuais versus painéis feitos à máquina

Painéis para salas limpas em aço inoxidável são categorizados pelo processo de fabricação em tipos manuais e feitos à máquina, com diferenças críticas na vedação estrutural e no desempenho anticorrosivo de longo prazo. Os painéis feitos à máquina são produzidos através de linhas contínuas automatizadas para colagem de superfície, aquecimento, prensagem e cura, alcançando planicidade superficial extremamente alta (normalmente ≤1 mm/m) e juntas apertadas que evitam efetivamente que vapor de água e meios corrosivos penetrem na camada central através de bordas ou costuras. Os painéis manuais dependem da montagem manual; embora ofereça alta flexibilidade para tamanhos não padronizados, é mais difícil garantir uma vedação consistente nas juntas, criando potenciais riscos de infiltração de água e corrosão em ambientes com flutuações de umidade.

Comparação de parâmetros de processo

• Temperatura de cura do adesivo do painel feito à máquina: 120°C–150°C controle constante, taxa de cura adesiva >95%, força de ligação ≥0,15MPa
• Cura manual do painel à temperatura ambiente: dependendo da temperatura e umidade ambiente, ciclo de cura mais longo, bordas requerem aplicação adicional de selante
• Precisão dimensional do painel feito à máquina: tolerância de comprimento ± 2 mm, tolerância diagonal ≤3 mm, garantindo lacunas de instalação ≤1 mm

Para salas limpas costeiras ou com alta umidade , são recomendados painéis feitos à máquina com superfícies de aço inoxidável 316L para minimizar a probabilidade de corrosão nas juntas. Se for necessário utilizar painéis manuais, todas as bordas cortadas e juntas devem ser seladas com selante de poliuretano.

Qual configuração se adapta ao seu setor: guia de seleção específica da aplicação

Diferentes indústrias têm prioridades variadas para painéis anticorrosivos para salas limpas. Com base na experiência prática de engenharia e nos padrões da indústria, são fornecidas as seguintes recomendações de seleção direcionada:

Laboratórios Farmacêuticos e Biológicos

Esses ambientes exigem fumigação espacial frequente com desinfetantes de peróxido de hidrogênio, formaldeído ou sal de amônio quaternário. Superfície de aço inoxidável 316L com núcleo de lã de rocha de vidro-magnésio painéis são recomendados. O 316L resiste a cloretos e componentes ácidos em desinfetantes, enquanto a camada de vidro-magnésio serve como uma barreira inorgânica que não libera gases nocivos nem absorve umidade durante a fumigação química. Um estudo de caso de uma instalação farmacêutica demonstrou que paredes com esta configuração apresentavam sem corrosão ou manchas de ferrugem ao longo de 5 anos de ciclos semanais de desinfecção .

Oficinas de Eletrônica e Semicondutores

A fabricação de microeletrônica é extremamente sensível a partículas e lixiviação de íons metálicos. Superfície de aço inoxidável 304 com núcleo de favo de mel de alumínio é recomendado. A natureza 100% livre de fibras do favo de mel de alumínio elimina fontes de poeira e seu alto nivelamento (variação de superfície ≤0,5 mm) atende aos requisitos de fluxo de ar de precisão da FFU. Em salas limpas ISO Classe 4 e superiores, esta combinação pode controlar a geração de partículas na parede para Partículas ≤0,5μm <100 por ft³ .

Processamento de Alimentos e Armazenamento da Cadeia de Frio

As instalações alimentares devem equilibrar anticorrosão, isolamento térmico e impermeabilização. Superfície de aço inoxidável 304 com núcleo de poliuretano (PU) é recomendado. A condutividade térmica do PU é tão baixa quanto 0,024 W/m·K reduz significativamente o consumo de energia do armazenamento refrigerado; sua estrutura de célula fechada evita a penetração de vapor de água, evitando a corrosão na parte traseira do aço inoxidável causada pela fixação de condensação a longo prazo. Em testes de ciclagem térmica de -20°C a 50°C, esta combinação não apresentou pulverização do núcleo ou delaminação da superfície.

Plantas Industriais Costeiras ou Químicas

Ambientes de alta salinidade ou vapor ácido/alcalino representam os maiores desafios materiais. Superfície de aço inoxidável 316L com núcleo de favo de mel de alumínio é obrigatório, e todos os parafusos de instalação e acessórios angulares de alumínio também devem ser 316L para evitar corrosão galvânica. Mesmo o 316L em tais ambientes requer tratamento periódico de passivação superficial (a cada 2–3 anos) para reparar filmes passivos potencialmente danificados por arranhões mecânicos.

Como prevenir a ferrugem durante a instalação e manutenção

Mesmo com painéis para salas limpas de aço inoxidável de alto desempenho, a instalação e manutenção inadequadas podem induzir corrosão prematura. A seguir estão os pontos críticos de controle verificados:

1. Evite o contato direto entre metais diferentes: Almofadas de isolamento de nylon ou borracha devem ser usadas entre os painéis de aço inoxidável e a estrutura de aço carbono para evitar corrosão galvânica. Evidências de campo mostram que o aço carbono não isolado em contato com o aço inoxidável 304 pode produzir migração visível de ferrugem dentro 3–6 meses em ambientes úmidos.
2. Todas as bordas cortadas devem ser seladas: O corte em campo cria rebarbas que destroem o filme passivo. Todos os cortes deverão ser tratados com pasta de passivação específica para aço inoxidável e selados com selante de silicone.
3. Selecione os agentes de limpeza corretamente: Evite produtos de limpeza que contenham cloreto (como hipoclorito de sódio) ou produtos à base de ácido clorídrico em superfícies de aço inoxidável. São recomendados detergentes neutros (pH 6–8) com panos macios não tecidos.
4. Inspecione regularmente a drenagem e a vedação: A junta de vedação entre os rodapés das paredes e o piso é uma zona de alto risco de corrosão. Recomendam-se inspeções trimestrais; o selante rachado deve ser reparado imediatamente para evitar o acúmulo de água na camada central.

Através destas medidas sistemáticas, a vida útil do painéis antiferrugem para salas limpas de aço inoxidável pode ser estendido para 1,5 vezes a vida útil do projeto , reduzindo significativamente os custos totais de manutenção do ciclo de vida.
