Um guia completo para seleção de sistemas para salas limpas

Nível de Limpeza: O Primeiro Ponto de Ancoragem da Seleção

Todos os projetos de sistemas de salas limpas giram em torno dos níveis de limpeza. A ISO 14644-1:2025 classifica a limpeza da Classe ISO 1 à Classe ISO 9. A prática de engenharia doméstica geralmente usa a terminologia Classe 100, Classe 1.000, Classe 10.000 e Classe 100.000. Níveis mais elevados exigem um controle de partículas mais rigoroso, com custos de construção e consumo de energia aumentando exponencialmente.

Evite "projetar demais" durante a seleção. Uma empresa farmacêutica construiu uma zona auxiliar de Grau C de acordo com os padrões de Grau B, resultando em consumo anual de energia aumentando em aproximadamente 35% , e período de retorno estendendo-se por 2,8 anos. A abordagem racional é: projetar zonas centrais de processo de acordo com os mais altos requisitos, rebaixar as zonas auxiliares e evitar o refluxo de contaminação através de gradientes de pressão diferencial (zona central ≥10Pa , câmara de ar ≥10Pa , corredor ≥10Pa ).

Construção modular versus tradicional: a seleção do modo determina o custo do ciclo de vida

Esta é a decisão estrutural mais crítica na seleção de 2026. As salas limpas modulares usam painéis de parede pré-fabricados, tetos e unidades FFU para montagem no local, enquanto o modo tradicional envolve soldagem de estruturas no local, instalação de dutos e filtros de alta eficiência.

As principais vantagens das soluções modulares residem na escalabilidade e nos cronogramas de construção reduzidos. Dados de medição da indústria mostram que os modos modulares podem reduzir os períodos médios de construção em mais de 30% e apoiar a futura “remoção de paredes para expansão” – particularmente adequada para instalações arrendadas ou empresas com capacidade incerta. Em relação aos custos operacionais, devido aos equipamentos de poupança de energia de alta eficiência e aos sistemas de controle de grupo inteligentes, o consumo de energia pode ser reduzido em 20% -40% em comparação com soluções tradicionais.

No entanto, modular não é universalmente aplicável. Quando a área excede 500 metros quadrados ou envolve tubulação de processo complexo, o modo de contratação geral EPC de engenharia de purificação de obras civis tradicional oferece vantagens em resistência estrutural e layout de tubulação abrangente. Um novo projeto de bateria de energia mediu que um 800 metros quadrados O custo abrangente da solução modular foi, na verdade, 18% superior ao tradicional, uma vez que os custos de reforço estrutural de grandes vãos compensaram as vantagens da pré-fabricação.

Seleção de equipamento principal: lógica de correspondência para FFU, filtros e estruturas de envelope

O desempenho do sistema de sala limpa é determinado pela trindade do "sistema de controle automático HVAC de purificação de estrutura de envelope" - qualquer ponto fraco irá degradar a eficácia geral.

Estanqueidade da estrutura do envelope: a primeira linha de defesa para limpeza

O GB/T 29468-2024 implementado em 2026 "Painéis sanduíche de estrutura de envelope para sala limpa" esclareceu os indicadores obrigatórios para classificações de incêndio do material principal, resistência à corrosão do revestimento de superfície e outros requisitos rígidos. Durante a seleção, os fornecedores devem ser obrigados a fornecer relatórios de testes de estanqueidade do painel – o vazamento de ar nas juntas é a principal causa da não conformidade com a limpeza. Um projeto de fábrica de eletrônicos usou perfis de alumínio não padronizados para emenda, resultando em contagens de partículas na zona ISO Classe 5 excedendo os padrões em 2,3 vezes , exigindo 47 dias para retrabalho para substituir juntas de vedação e ajustar a pressão diferencial.

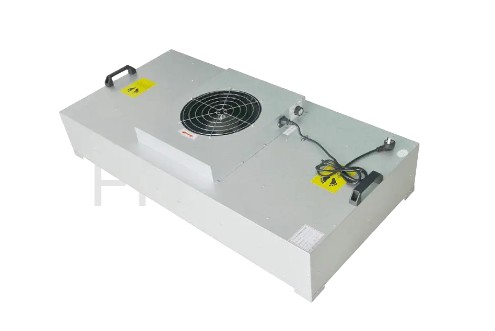

Parâmetros-chave de seleção de FFU

A seleção de FFU (Fan Filter Unit) requer atenção a três parâmetros principais:

• Vida útil do ventilador: Ventiladores centrífugos de acionamento direto de qualidade podem atingir mais de 50.000 horas
• Nível de ruído: Zona de trabalho ≤65dB(A)
• Faixa de regulação de velocidade: A regulação de velocidade contínua se adapta a diferentes condições de capacidade

As linhas de produção de semicondutores geralmente usam tetos de cobertura total FFU para criar fluxo unidirecional, enquanto as zonas farmacêuticas de grau C podem usar combinações de capa de fluxo laminar local de fluxo não unidirecional, reduzindo a aquisição de FFU em 30% .

Estratégia de configuração de filtro de três estágios

A configuração do filtro segue a filtração de três estágios de "eficiência primária média alta/ultra-alta". Um equívoco crítico é negligenciar a capacidade de retenção de poeira do filtro primário – quando a capacidade é insuficiente, os filtros de média e alta eficiência entopem prematuramente, causando picos de resistência do sistema e aumento do consumo de energia. Recomendações:

1. Primário: filtros de painel de grau G4 (capacidade de retenção de poeira ≥500g )
2. Médio: filtros de bolso de grau F8
3. Filtros terminais de alta eficiência (grau H13-H14) com ≥99,99% eficiência para partículas ≥0,3μm

Atualizações de conformidade de 2026 que devem ser abordadas na seleção

2025-2026 é um período de atualizações intensivas dos padrões de salas limpas. Ignorar os seguintes novos regulamentos durante a seleção pode levar à falha na aceitação ou à não conformidade operacional:

• GB/T 33556.1-2025 (Em vigor a partir de 1º de maio de 2026): Especificações de aplicação para salas limpas de hospitais, fortalecimento dos requisitos de monitoramento on-line da ala de isolamento de pressão negativa e da pressão diferencial da sala de cirurgia
• GB/T 47162-2026 (Em vigor a partir de 1º de setembro de 2026): Requisitos técnicos gerais para portas de salas limpas, indicadores quantitativos padrão nacional pela primeira vez para estanqueidade do painel da porta, durabilidade da gaxeta e anticondensação da janela de observação
• GB/T 46376-2025 (Em vigor a partir de 1º de maio de 2026): Padrões de serviço de operação e manutenção de salas limpas, exigindo registros de O&M de ciclo de vida completo com rastreabilidade para substituição de filtro, calibração de pressão diferencial e outras operações
• Revisão parcial GB 50073-2013 2025: Novas diretrizes de design de oficinas de salas limpas de semicondutores de alto nível, além de requisitos de design de economia de energia e controle de emissões de carbono

Lista de verificação de decisão de seleção: evitando armadilhas comuns

Antes de finalizar a solução, utilize a seguinte lista de verificação para verificação item por item:

Sistema de sala limpa a seleção é essencialmente um equilíbrio entre “requisitos de processo – estrutura de conformidade – custo do ciclo de vida”. A tendência de 2026 mostra que o modelo bruto de simplesmente buscar alta limpeza foi eliminado, substituído por um projeto preciso baseado em simulação digital (simulação de fluxo de ar BIM CFD), modos de construção que integram profundamente modularização e inteligência, e gerenciamento de conformidade do ciclo de vida completo, abrangendo projeto-construção-operação. Ao selecionar, as empresas devem priorizar a avaliação se os prestadores de serviços possuem capacidades de integração entre padrões e conhecimento do setor, em vez de apenas comparar as cotações iniciais.

Como escolher Painéis para sistemas eletrônicos de salas limpas livres de poeira?

Ao selecionar painéis para salas limpas para uma oficina eletrônica livre de poeira, o segredo não é simplesmente escolher o material mais caro. A escolha certa depende nível de limpeza, condições de umidade, resistência ao fogo, requisitos antiestáticos e frequência de manutenção . Para a maioria dos projetos de fabricação de eletrônicos, painéis de lã de rocha feitos à máquina ou painéis à base de magnésio são escolhas práticas e confiáveis.

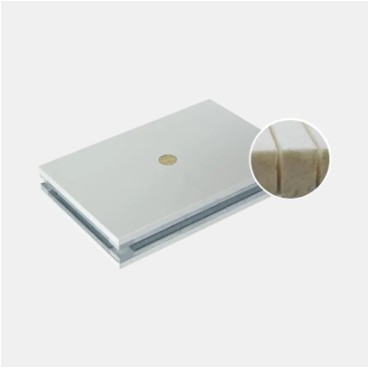

• Oficinas de montagem de eletrônicos em geral: painéis de lã de rocha feitos à máquina para salas limpas
• Oficinas de alta limpeza: Painéis para salas limpas à base de magnésio
• Ambientes úmidos: Painéis para salas limpas de poliuretano
• Áreas que requerem modificações frequentes: Painéis alveolares de alumínio
• Áreas sensíveis a ESD: Painéis com tratamento de superfície antiestático

Por que a seleção do painel é importante em salas limpas eletrônicas

Os painéis para salas limpas não são apenas materiais de parede e teto. Eles afetam diretamente a limpeza do ar, o desempenho da vedação e a estabilidade da oficina a longo prazo. A produção de eletrônicos é altamente sensível a partículas de poeira, flutuações de umidade e eletricidade estática, portanto, uma seleção inadequada do painel pode reduzir o rendimento do produto.

• O vazamento de ar pelas juntas reduz os níveis de limpeza
• A deformação por umidade afeta a vedação de portas e janelas
• A geração de poeira contamina componentes sensíveis
• O acúmulo de estática pode danificar dispositivos eletrônicos
• A manutenção frequente aumenta o risco de tempo de inatividade

Comparação de tipos comuns de painéis para salas limpas

Escolha Painéis por Tipo de Workshop

Oficina de produção SMT

Painéis à base de lã de rocha ou magnésio são recomendados para estrutura estável e resistência ao fogo em ambientes com muitos equipamentos.

Oficina de montagem de precisão

Painéis à base de magnésio com melhor planicidade ajudam a melhorar o desempenho da vedação.

Fábrica de eletrônicos para clima úmido

Painéis de poliuretano são adequados devido à maior resistência à umidade e desempenho de isolamento.

Áreas de P&D e Testes

Painéis alveolares de alumínio são ideais para áreas que requerem ajustes futuros de layout.

Fatores-chave a serem verificados antes da compra

1. Espessura da chapa de aço: Escolha especificações estruturalmente estáveis.
2. Densidade do núcleo: Maior densidade geralmente significa melhor resistência à deformação.
3. Classificação de fogo: Priorize graus mais altos de resistência ao fogo.
4. Estanqueidade ao ar: A qualidade da vedação das juntas afeta diretamente a limpeza.
5. Acabamento superficial: Selecione de acordo com as necessidades antiestáticas ou de resistência à corrosão.

Como equilibrar orçamento e desempenho de longo prazo

Uma abordagem prática é painéis premium para zonas críticas e painéis padrão para áreas de suporte .

• Zonas principais de produção: Painéis de alta estabilidade
• Corredores e armazenamento: Painéis padrão para salas limpas
• Espaços de serviço: Materiais básicos de gabinete

A qualidade da instalação determina os resultados finais

Mesmo excelentes materiais de painel não podem ter um bom desempenho se a qualidade da instalação for ruim. Verifique o seguinte com atenção:

• Juntas de painel uniformes e seladas
• Transições suaves de canto
• Conexões seladas de teto e saída de ar
• Instalação embutida de portas e painéis de parede
• Aberturas razoáveis de acesso para manutenção

Conclusão

Ao escolher painéis para um sistema eletrônico de sala limpa livre de poeira, priorize estabilidade de limpeza > segurança > durabilidade > conveniência de manutenção . Para a maioria das fábricas de eletrônicos, painéis à base de lã de rocha e magnésio são escolhas convencionais confiáveis, enquanto painéis alveolares de poliuretano e alumínio são melhores para ambientes úmidos ou de uso flexível.

O que é mais prático em oficinas de baixa limpeza: Painéis para salas limpas or Janelas para salas limpas ?

Em oficinas de baixa limpeza (como ISO Classe 8, ISO Classe 9 ou áreas de produção controladas em geral ), se apenas uma opção puder ser priorizada, painéis para salas limpas são geralmente mais práticos do que janelas para salas limpas . Isso ocorre porque os painéis cobrem uma área maior e determinam diretamente a vedação da parede, a eficiência da limpeza, a durabilidade e a estabilidade ambiental.

As janelas para salas limpas também são úteis, mas em salas limpas de nível inferior elas fornecem principalmente iluminação, visibilidade e separação local. Geralmente são uma atualização de gerenciamento, enquanto os painéis são a estrutura essencial do gabinete.

• Orçamento limitado: Priorize painéis para salas limpas
• Precisa de visibilidade: adicione janelas de sala limpa
• Nova construção: Planeje painéis e janelas juntos

Por que as oficinas de baixa limpeza devem priorizar painéis para salas limpas

Embora as oficinas de baixa limpeza tenham padrões mais baixos do que as salas limpas avançadas, ainda exigem controle de poeira, resistência à umidade e gerenciamento de contaminação. Como principal material de parede e teto, os painéis para salas limpas têm um impacto mais direto no meio ambiente.

• Geralmente cobre mais de 80% de superfícies de gabinete
• Superfícies lisas simplificam a limpeza e a higienização
• Juntas seladas reduzem a infiltração de poeira externa
• O isolamento térmico e acústico melhora a estabilidade da oficina
• Manutenção mais rápida e substituição mais fácil

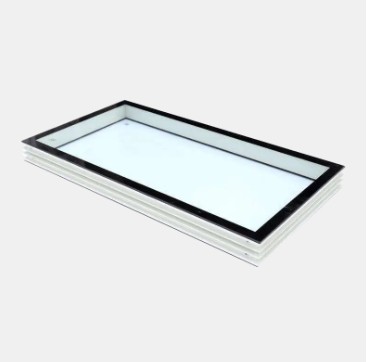

O valor prático das janelas para salas limpas

As janelas da sala limpa não são sem importância. Em salas limpas de nível inferior, melhoram principalmente a gestão visual e o conforto de trabalho. Eles são ideais onde é necessária observação, luz do dia ou supervisão.

• Monitore a produção sem entrar na sala
• Melhorar as condições de iluminação natural
• Adequado para embalagem, inspeção e zonas tampão
• Apoie o zoneamento e a supervisão do fluxo de trabalho

Comparação Prática: Painéis vs Windows

Workshops mais adequados para priorizar painéis

Áreas de processamento de alimentos

As paredes requerem lavagens frequentes, tornando a resistência às manchas e à corrosão mais importante.

Oficinas de embalagem

O controle de poeira e a limpeza fazem dos painéis a melhor prioridade.

Zonas de armazenamento e buffer

Os sistemas de parede duráveis são geralmente a solução mais prática.

Quando Janelas para salas limpas Vale a pena priorizar

Áreas de Fiscalização e Monitoramento

Os gerentes podem observar as operações sem entrar na sala.

Zonas de alto tráfego

A visibilidade pode reduzir aberturas desnecessárias de portas.

Oficinas mal iluminadas

As janelas melhoram a luz natural e o conforto dos funcionários.

Configuração recomendada para oficinas com pouca limpeza

Para a maioria das áreas de produção com baixo nível de limpeza, uma solução prática é painéis first, windows second :

• Use painéis de sala limpa para paredes principais e tetos
• Instale janelas fixas nos principais pontos de observação
• Reduza aberturas desnecessárias para melhor vedação
• Adicione mais janelas posteriormente, se necessário

Conclusão

Em oficinas com baixa limpeza, os painéis para salas limpas são geralmente mais práticos do que as janelas para salas limpas porque determinam desempenho básico de vedação, durabilidade, eficiência de limpeza e estabilidade ambiental . As janelas de salas limpas são melhor utilizadas como complemento de gerenciamento e visibilidade. Para praticidade a longo prazo, priorize primeiro os painéis e depois adicione janelas conforme necessário.
