Como selecionar o certo Terças de aço em fouma de C Especificações baseadas nos requisitos de carga do edifício

O princípio principal na seleção das especificações de terças de aço em forma de C para o projeto de estruturas de aço é garantir que a relação entre a altura da seção (H) e o vão esteja normalmente entre 1/35 e 1/50, enquanto o módulo da seção deve suportar o momento fletor máximo. Para plantas industriais com vão padrão de 6 metros, as especificações preferidas são geralmente C180×60×20×2,5 ou C200×70×20×3,0. As especificações específicas devem ser determinadas com base em cálculos precisos de cargas permanentes, cargas dinâmicas e cargas ambientais (vento e neve).

Impactos específicos dos principais tipos de carga na seleção

Como componentes de aço de paredes finas formados a frio, as terças de aço em forma de C têm uma alta relação resistência-peso, mas sua resposta a diferentes tipos de carga varia significativamente:

Cargas mortas e peso próprio do sistema de cobertura

As cargas mortas incluem o peso de chapas de aço com revestimento colorido ou painéis sanduíche. Por exemplo, a utilização de um painel sanduíche de lã de vidro com 75 mm de espessura aumenta o peso próprio em aproximadamente 12-15 kg por metro quadrado. Se um sistema fotovoltaico for instalado no telhado, a espessura da parede da terça deve ser aumentada de 2,0 mm para 2,5 mm ou mais com base na carga adicional de 15-20kg/m².

Cargas Ambientais Climáticas (Vento e Neve)

Em áreas com fortes cargas de neve, as terças devem possuir extrema resistência à compressão. Em áreas costeiras com ventos fortes, a sucção do vento pode fazer com que o flange inferior da madre perca estabilidade sob pressão. Portanto, recomenda-se escolher especificações com largura de flange (B) não inferior a 60 mm em áreas de alta pressão de vento para aumentar a rigidez torcional.

Referência para Comum Terças de aço em fouma de C Especificações e vãos de carga

Para equilibrar segurança e economia de materiais, a seguir estão recomendações de seleção industrial baseadas em condições de carga convencionais:

Sugestões práticas de seleção para melhorar a segurança estrutural

Na determinação das especificações, além das dimensões físicas, deverão ser observados os seguintes pontos técnicos:

• Aplicar estritamente limites de deflexão: A deflexão das terças do telhado sob combinações de carga total não deve exceder L/150. Por exemplo, a deflexão para baixo de uma terça com vão de 6 metros deve ser controlada dentro de 40 mm; caso contrário, a seção deverá ser aumentada.
• Otimização da resistência do material: Para projetos com cargas mais altas, a adoção do aço Q355 em vez do Q235 convencional pode melhorar significativamente a capacidade de suporte de carga, mantendo especificações menores, reduzindo efetivamente o peso próprio da estrutura principal.
• Considerações sobre resistência à corrosão: Embora as terças de aço em forma de C tenham boa resistência à corrosão, em ambientes ácidos ou costeiros, devem ser selecionadas especificações com uma camada galvanizada não inferior a 275g/m² para evitar um declínio na capacidade de carga devido à corrosão do material.

Qual tem melhor desempenho de isolamento térmico: Chapas perfiladas de aço com revestimento colorido or Painéis sanduíche de aço colorido ?

A conclusão clara é que Painéis sanduíche de aço colorido offer significantly superior thermal insulation performance em comparação com chapas perfiladas de aço com revestimento colorido. Enquanto uma chapa perfilada de camada única atua principalmente como uma barreira contra intempéries com resistência térmica insignificante, um painel sanduíche utiliza uma camada de isolamento central que cria uma ruptura térmica robusta. Em aplicações industriais práticas, a mudança para painéis sanduíche pode resultar numa redução da temperatura interna de 10°C a 15°C durante os meses de pico do verão .

Principais diferenças estruturais e resistência térmica

A lacuna no desempenho do isolamento é um resultado direto da composição da seção transversal destes dois materiais:

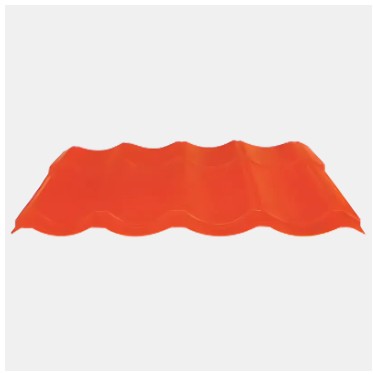

Chapas perfiladas de aço com revestimento colorido de camada única

Folhas perfiladas como as YX25-210-840 são feitos de aço de alta condutividade. Sem um núcleo integrado, o calor da radiação solar é transferido quase instantaneamente para o interior do edifício. São ideais para armazéns ou galpões sem aquecimento onde regulação térmica não é uma prioridade .

Painéis sanduíche de aço de cor composta

Esses painéis consistem em duas camadas de aço unindo um núcleo de poliuretano (PU), lã de rocha ou EPS. Esta estrutura em “sanduíche” bloqueia efetivamente a transferência de calor condutiva. Um Painel integrado de poliuretano , por exemplo, proporciona a mais alta eficiência térmica disponível na construção industrial moderna.

Dados Técnicos: Comparação de Condutividade Térmica

Os dados a seguir ilustram a condutividade térmica (λ) de vários materiais. Valores mais baixos representam melhores propriedades de isolamento:

Diretrizes Estratégicas de Aplicação

Ao escolher entre estes materiais, considere os requisitos funcionais específicos do projeto:

• Instalações climatizadas: Para armazenamento refrigerado ou processamento de alimentos, Painel integrado de poliuretanos são essenciais para manter diferenciais estritos de temperatura.

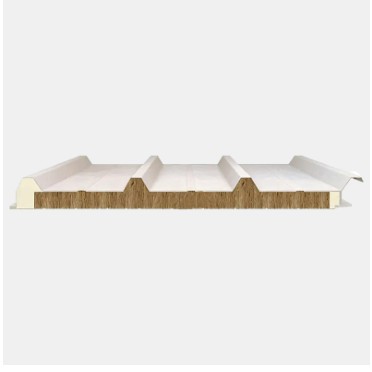

• Segurança contra incêndio industrial: Onde a resistência ao fogo é tão crítica quanto o isolamento, Painéis sanduíche de lã de rocha são a escolha ideal, oferecendo proteção contra incêndio de grau A.
• Abrigos Econômicos: Folhas perfiladas como as YX35-125-750 são rentáveis para estruturas ao ar livre ou edifícios agrícolas onde o clima interno não é gerido.

Valor Adicionado de Sistemas de Painel Sanduíche

Além da regulação térmica, os painéis sanduíche oferecem diversas vantagens de engenharia em relação às chapas de camada única:

• Amortecimento Acústico: O material do núcleo absorve significativamente o ruído de impacto da chuva e do vento.
• Resistência Estrutural: A rigidez composta permite vãos aumentados entre terças de aço em forma de C , reduzindo o uso geral de aço estrutural.
• Controle de condensação: O isolamento contínuo evita o acúmulo de umidade interna (suor), protegendo o estoque e os acessórios internos.

Análise da vantagem principal: por que os edifícios altos favorecem os decks de aço

O piso de aço não é apenas um modelo para a fase de construção; desempenha um papel crítico ao longo de todo o ciclo de vida do edifício:

Desempenho Estrutural e Segurança

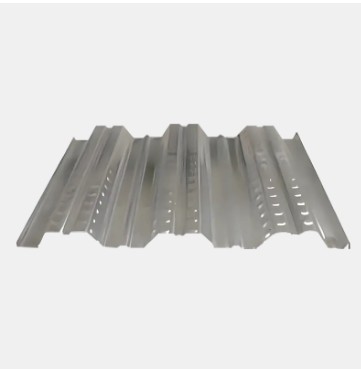

Decks de aço (como o Modelo YX 75-293-880 para serviços pesados e de alta resistência ) melhora muito a rigidez lateral da laje através do seu formato ondulado. Em edifícios altos, esta estrutura de laje mista aumenta eficazmente a redundância sísmica e proporciona uma plataforma de trabalho sólida imediatamente após a colocação, garantindo a segurança dos trabalhadores em grandes altitudes.

Redução Significativa no Peso Próprio Estrutural

O peso próprio de cada andar de um edifício alto exerce uma pressão enorme sobre a fundação. O uso de decks de aço permite uma redução na espessura da laje de concreto, aliviando significativamente o peso do piso . Isto permite aos projetistas reduzir as dimensões transversais das vigas e colunas da estrutura principal, conseguindo uma melhor utilização do espaço arquitetônico.

Comparação aprofundada de parâmetros técnicos

A tabela a seguir ilustra claramente as diferenças de desempenho entre as duas soluções em um ambiente de arranha-céus:

Recomendações de aplicação para modelos típicos

Com base nos diferentes requisitos de carga e vão em edifícios altos, são recomendados os seguintes modelos profissionais:

• YX 51-253-760 Tipo de suporte de carga com costela alta: Adequado para edifícios de escritórios de grandes vãos, proporcionando excelente rigidez geral da laje.
• Tipo composto leve YX 35-125-750: Adequado para cenários de carga leve, como edifícios residenciais, oferecendo eficiência de instalação extremamente alta.
• YX 51-304-914 Tipo de suporte de carga ampliado: Adequado para assentamento de pisos em grandes áreas, reduzindo costuras sobrepostas e melhorando a estanqueidade.

Conclusão e aconselhamento especializado

Considerando o desempenho mecânico, a velocidade de construção e os custos abrangentes, piso de aço é sem dúvida a escolha superior para construção de pisos de edifícios altos . Durante a implementação, recomenda-se trabalhar em conjunto com Sistemas de terças de aço em forma de C para projeto de parede e suporte auxiliar para garantir uma transmissão de força mais estável e confiável para todo o sistema de estrutura de aço.

Como selecionar um adequado Sistemas de Estrutura Metálica com base no vão e na carga?

A seleção do sistema de estrutura de aço correto deve seguir o princípio básico: "Sistemas treliçados/treliçados para grandes vãos, sistemas compostos/pesados para cargas elevadas e pórticos para vãos pequenos e médios." Ao combinar com precisão os requisitos de vão e carga, você pode maximizar a redução do consumo de aço e encurtar os ciclos de construção, garantindo ao mesmo tempo a segurança estrutural. Normalmente, para plantas industriais padrão com uma extensão de 18-36 metros , o sistema de moldura do portal representa o equilíbrio ideal entre economia e estabilidade.

Recomendações de seleção de sistema com base em intervalos de amplitude

O vão determina diretamente as dimensões seccionais dos componentes e os padrões de controle de deflexão. Abaixo estão referências de seleção típicas para diferentes faixas de amplitude:

Vão Pequeno e Médio (12m - 24m)

Nesta faixa, um Sistema de moldura de portal é recomendado. Este sistema utiliza aço em forma de H de alma sólida como estrutura rígida principal, suportada por Terças de aço em forma de C como sistema de apoio secundário. As terças de aço em forma de C apresentam propriedades mecânicas seccionais estáveis, peso leve e uma alta relação resistência-peso, transferindo efetivamente as cargas de revestimento para a estrutura primária.

Grande Vão (24m - 48m)

Quando o vão excede 30 metros, o peso próprio dos componentes de alma sólida aumenta rapidamente. Nesses casos, Treliças de tubos de aço ou estruturas de estrutura espacial são sugeridos. Esses sistemas melhoram muito a utilização de materiais por meio da conversão de compressão e tensão entre os membros, tornando-os adequados para estádios, hangares de aeronaves e centros logísticos industriais de grande porte.

O impacto específico das condições de carga na seleção de componentes

As cargas incluem cargas permanentes, bem como cargas vivas, como neve, vento e cargas de guindaste:

• Cargas Industriais Pesadas: Se o telhado precisar suportar equipamentos de grande porte ou operações de alta intensidade, escolha Telhados com nervuras profundas (por exemplo, YX50-410-820) ou chapas perfiladas de alta resistência para aumentar a capacidade de carga local.
• Cargas Dinâmicas (Guindastes): Para plantas com guindastes pesados, a estrutura principal deverá utilizar vigas H soldadas ou colunas treliçadas , combinado com decks de piso de aço de alta resistência como o YX 75-293-880 para lidar com impactos dinâmicos frequentes.
• Cargas de Proteção Ambiental: Em áreas de alta pressão de vento, o sistema de suporte secundário, como Terças de aço em forma de C , deve ser disposto de forma mais densa para garantir um desempenho mecânico estável.

Tabela de correspondência de vão, carga e componentes estruturais

A tabela a seguir resume os requisitos para componentes de estruturas de aço com base em diversas combinações de vão e carga:

Estratégias práticas para otimização de seleção

Na engenharia real, concentre-se nestes detalhes para otimizar ainda mais o sistema:

• Construindo Integração de Envelope: Selecionando Painéis Integrados de Poliuretano (PU) pode satisfazer simultaneamente os requisitos de isolamento e leveza, reduzindo a carga estrutural causada pelo peso do sistema de envelope.
• Coordenação do sistema de piso: Para estruturas altas ou de vários andares, priorize decks compostos como o YX 32-130-780 para formar uma estrutura de suporte de carga composta estável.
• Consistência de Materiais: Garantir a correspondência de parâmetros mecânicos entre Terças de aço em forma de C , folhas perfiladas com revestimento colorido e painéis sanduíche melhora significativamente a vida útil do edifício e a eficiência de manutenção.
