A estrutura de estrutura de aço é um esqueleto de suporte composto por colunas de aço, vigas, treliças e elementos de contraventamento que trabalham juntos para transferir cargas verticais e horizontais com segurança para a fundação. Em comparação com a construção tradicional de concreto, as estruturas de aço proporcionam Prazos de construção 30–50% mais rápidos , uma relação resistência/peso superior e uma vida útil de 50-70 anos com manutenção adequada [^86^]. Esses atributos fazem do aço o material dominante para fábricas, armazéns, centros logísticos e instalações industriais de grande porte em todo o mundo.

Para empresas como Tecnologia limpa Co. de Zhejiang Kaisier, Ltd. —uma fábrica de sistemas de estrutura de aço personalizados na China e fornecedor OEM — as estruturas de aço formam a espinha dorsal das instalações de fabricação de painéis para salas limpas. Suas bases de produção na China e na Tailândia dependem de estruturas de aço projetadas com precisão para abrigar linhas de produção inteligentes, garantindo cadeias de fornecimento estáveis ​​para projetos de purificação de ar Classe 100 a Classe 300.000 nas indústrias de saúde, eletrônica e alimentícia.

Quatro tipos principais de estruturas de estrutura de aço

As estruturas de aço não são de tamanho único. A seleção depende dos requisitos do vão, dos perfis de carga e das restrições arquitetônicas. Os quatro tipos dominantes são:

Estrutura Rígida do Portal

A moldura rígida do portal é o sistema mais utilizado na construção industrial. Consiste em colunas e caibros rigidamente conectados nas juntas, criando um “vão livre” sem colunas internas. Este projeto é ideal para armazéns, hangares de aeronaves e instalações de produção onde o espaço desobstruído é fundamental. As estruturas do portal normalmente usam seções de aço laminadas a quente e podem atingir vãos de 20–50 metrosetros economicamente [^89^]. Vãos mais curtos permitem maior capacidade de suporte de carga porque a tensão nas vigas e colunas é reduzida.

Estrutura de aço para construção

Esta estrutura básica de vigas e colunas de aço oferece flexibilidade de layout quase infinita. É comumente usado em edifícios com várias unidades, como complexos de escritórios, torres de apartamentos e arranha-céus onde a adaptabilidade é fundamental [^90^]. O sistema é excelente na distribuição de cargas em vários andares e pode ser combinado com núcleos de concreto para desempenho híbrido.

Estrutura de treliça

Treliças são estruturas triangulares de membros de aço que usam muito menos material do que vigas sólidas, ao mesmo tempo que alcançam maior rigidez. As treliças planas suportam cargas bidimensionais, enquanto as treliças espaciais distribuem forças em três dimensões. Uma estrutura espacial bem projetada pode cobrir áreas muito grandes com suportes internos mínimos, tornando-a adequada para arenas esportivas, salas de exposição e terminais de aeroportos [^84^].

Estrutura de grade (quadro de espaço)

Estruturas de grade são estruturas espaciais estaticamente indeterminadas de alta ordem, compostas por muitas hastes interconectadas. São leves, altamente rígidos e oferecem excelente resistência sísmica. Essas estruturas são frequentemente empregadas em ginásios, coberturas e hangares onde são necessários grandes vãos e geometrias complexas [^89^].

Especificações de materiais e padrões de componentes

O desempenho de um estrutura de aço é determinado pelo tipo de aço, geometria da seção e tratamentos de proteção. Compreender essas especificações é essencial para aquisição e controle de qualidade.

Classes de aço e propriedades mecânicas

O aço estrutural primário comumente usa Classes Q235, Q345 ou ASTM A36/A572 . O aço Q345 oferece um limite de escoamento de 345 MPa, aproximadamente 45% maior que Q235 , tornando-o a escolha preferida para estruturas industriais de carga pesada. Para ambientes corrosivos, como instalações costeiras de salas limpas, SUS304 ou aço galvanizado por imersão a quente (revestimento de zinco ≥80 μm) é especificado para evitar a degradação da ferrugem [^83^].

Componentes Primários

Uma estrutura de aço completa consiste em quatro elementos essenciais de transferência de carga:

• Colunas : Membros verticais que transferem cargas de vigas e lajes para a fundação. As seções comuns incluem vigas H e colunas em caixa.
• Vigas : membros horizontais abrangendo entre colunas. Seções I e vigas mistas soldadas são padrão para vãos superiores a 12 metros.
• Preparação : Membros diagonais ou transversais que resistem às forças laterais do vento e das cargas sísmicas. O reforço de haste e o suporte de portal são configurações típicas.
• Nós de conexão : Juntas aparafusadas ou soldadas que garantem comportamento rígido ou articulado. Parafusos de fricção de alta resistência (Grau 10.9) são padrão para conexões de estrutura de portal [^83^].

Tratamento de Superfícies e Proteção contra Incêndios

Estruturas de aço requerem revestimentos protetores para garantir longevidade. O tratamento padrão inclui jateamento para Grau Sa2.5 , seguido por um primer epóxi rico em zinco (60–80 μm), uma camada intermediária de epóxi (100–120 μm) e um acabamento de poliuretano (40–60 μm). Para resistência ao fogo, revestimentos intumescentes ou lã mineral pulverizada podem fornecer 1–3 horas de classificação de fogo dependendo da espessura do revestimento e do fator de seção de aço [^83^].

Fluxo de trabalho e cronograma do edifício pré-projetado (PEB)

Estruturas de aço pré-projetadas representam o modelo de entrega mais avançado na construção industrial. Os componentes são projetados, cortados, perfurados e soldados em uma fábrica e depois enviados ao local para montagem rápida. Essa abordagem comprime drasticamente os cronogramas dos projetos.

Este cronograma se compara favoravelmente à construção convencional de concreto, que normalmente requer 9–18 meses para uma instalação equivalente. A preparação do local e o trabalho de fundação são executados simultaneamente com a fabricação da fábrica, comprimindo ainda mais o cronograma [^87^].

Estrutura de Custos e Análise Econômica

Compreender os fatores de custo das estruturas de aço permite um melhor orçamento e negociação com fornecedores. Os custos variam significativamente com base na complexidade, acabamento e localização geográfica.

Referências de custo unitário

Para um edifício industrial básico de vão único, os custos apenas de fornecimento normalmente variam de 80–150 USD por m² (ex-works). Edifícios totalmente isolados com sistemas de guindastes e acabamentos arquitetônicos podem atingir 200–400 USD por m² . A construção, fundações e obras civis são adicionais [^87^]. Estes números assumem zonas de vento padrão; regiões propensas a tufões ou ciclones requerem seções mais pesadas e podem aumentar os custos em 15–25%.

Vantagens do custo do ciclo de vida

Embora os custos iniciais dos materiais possam exceder o concreto ou a madeira, as estruturas de aço proporcionam economia superior no ciclo de vida:

1. Economia de fundação : O peso mais leve do aço reduz o volume da fundação e o reforço em 20–30%.
2. Redução de manutenção : O aço é imune a cupins, podridão e mofo. Os custos anuais de manutenção são normalmente 40–60% menor do que estruturas com estrutura de madeira [^86^].
3. Flexibilidade de expansão : Adicionar vãos a uma estrutura de portal existente requer interrupção mínima e nenhum trabalho de fundação para a nova seção.
4. Valor residual : O aço é 100% reciclável. No final da vida útil, as taxas de recuperação do aço estrutural excedem 98% , compensando os custos de demolição [^89^].

Aplicações da Indústria e Padrões de Conformidade

Estruturas de estrutura de aço atendem a diversos setores, cada um impondo requisitos regulatórios e de carga exclusivos. A concepção adequada do quadro deve estar alinhada com os códigos internacionais e as normas específicas do sector.

Instalações Industriais e de Manufatura

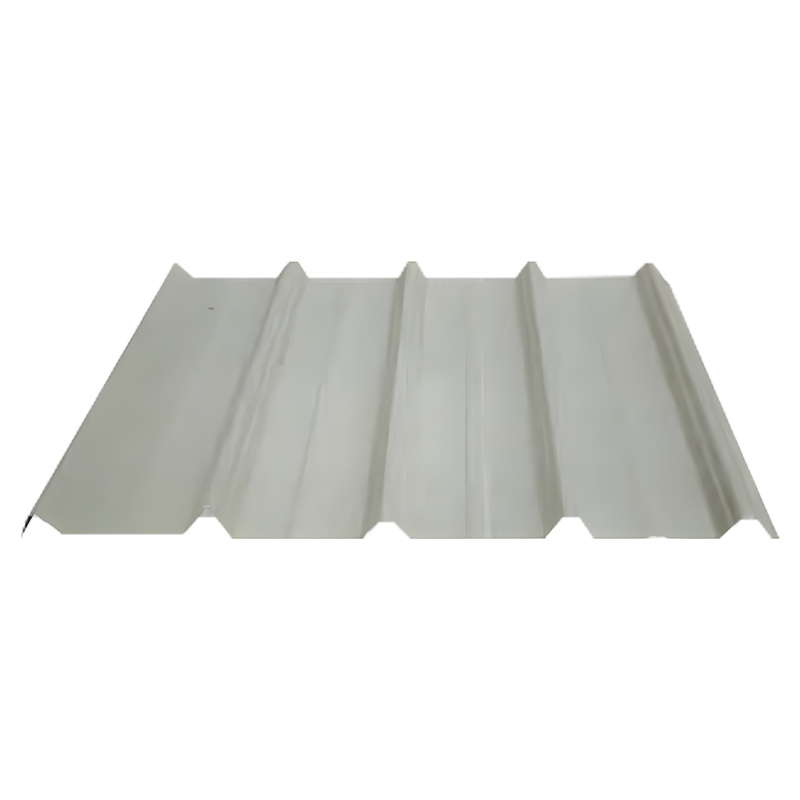

Fábricas e oficinas exigem estruturas capazes de suportar máquinas pesadas, pontes rolantes e cargas móveis elevadas. Estruturas rígidas de portal com vigas de guindaste (capacidade 5–50 toneladas ) são padrão. As cargas no piso em indústrias pesadas podem atingir 10–20 kN/m² , necessitando de pisos compostos de aço-concreto, como o perfil de piso composto YX 32-130-780 mostrado nos catálogos de produtos [^85^].

Armazenagem e Logística

Os centros logísticos modernos exigem alturas livres elevadas (normalmente 8–12 metros ) para acomodar sistemas de estantes automatizados. Estruturas de aço permitem esses volumes verticais ao mesmo tempo em que suportam mezaninos para escritórios ou áreas de classificação. O projeto de vão aberto facilita o manuseio eficiente de materiais e a reconfiguração futura do layout [^88^].

Sala limpa e fabricação de alta tecnologia

Para fabricantes de painéis para salas limpas como a Kaisier, as estruturas de aço devem atender a requisitos rigorosos. A estrutura deve suportar dutos HVAC, plenums de filtragem e grades de teto suspenso, mantendo o isolamento de vibração. Os limites de deflexão da estrutura são normalmente restritos a L/360 ou L/400 (onde L é o comprimento do vão) para evitar falhas de vedação em envelopes de salas limpas. Classificações de resistência ao fogo de 1–2 horas são obrigatórios para instalações farmacêuticas e eletrônicas.

Conformidade com o Código de Projeto

As estruturas de aço devem ser projetadas de acordo com padrões internacionais reconhecidos. Os códigos de design comuns incluem:

• ASCE 7 (EUA): Cargas mínimas de projeto para edifícios e outras estruturas.
• Eurocódigo 3 (EN 1993) : Projeto de estruturas metálicas, amplamente adotado na Europa e Ásia.
• AS/NZS 1170 : Ações de design estrutural para projetos na Austrália e na Nova Zelândia.
• GB 50017 : Norma chinesa para projeto de estruturas metálicas, obrigatória para projetos nacionais [^87^].

Melhores práticas de controle de qualidade e instalação

A integridade de uma estrutura de aço depende tanto da precisão da instalação como da qualidade do projeto. As práticas a seguir garantem o desempenho estrutural e a segurança.

Controle de Qualidade de Fabricação

A fabricação da fábrica deve aderir aos sistemas de gestão de qualidade ISO 9001. Os principais pontos de inspeção incluem:

• Tolerância dimensional de comprimentos de corte: ±2 mm para vigas, ±1mm para furos de parafusos.
• Inspeção da qualidade da solda: 100% de inspeção visual mais 20–30% de testes ultrassônicos ou radiográficos para conexões críticas.
• Verificação da espessura do revestimento de zinco: mínimo 80 μm para membros galvanizados por imersão a quente em ambientes corrosivos.

Protocolos de montagem de sites

A montagem no local exige verificações rigorosas de sequenciamento e alinhamento:

1. Verificação da fundação : As posições dos parafusos de ancoragem devem ser verificadas em relação aos desenhos antes da colocação da coluna. A tolerância para centralização do grupo de parafusos é ±5mm .
2. Ereção de coluna : As colunas são levantadas, colocadas sobre chumbadores e fixadas temporariamente. A verticalidade é verificada com um teodolito; desvio permitido é H/1000 (onde H é a altura da coluna), máximo 25mm .
3. Instalação de feixe : As vigas são aparafusadas às placas finais da coluna usando parafusos de alta resistência apertados de acordo com a especificação. As conexões de emenda em vigas de vários vãos devem ser escalonadas em pelo menos 1 metro .
4. Preparação installation : O reforço do telhado e da parede é instalado para fornecer estabilidade lateral antes da fixação da terça e da viga.
5. Inspeção final : Uma pesquisa abrangente confirma o alinhamento, o torque do parafuso e a integridade da solda. O teste de carga pode ser realizado para vigas de guindaste [^84^].

Negligenciar esses protocolos pode levar ao desalinhamento, falha de conexão ou deflexão excessiva – comprometendo a segurança e a vida útil da estrutura. Para OEM estrutura de estrutura de aço fornecedores, manter um controle de qualidade rigoroso em múltiplas bases de produção (como praticado pela Kaisier com instalações na China e na Tailândia) é essencial para garantir a qualidade consistente do produto para distribuição global.
