Tipos de portas para salas limpas: portas deslizantes versus portas giratórias

Uma câmara de descompressão de 4 m² entre um corredor ISO 8 e uma sala de enchimento ISO 7 deixa cerca de 900 mm de largura livre quando os painéis de parede estão levantados. Coloque uma folha oscilante de 1000 mm nessa abertura e ela varrerá um metro completo de arco direto para a zona de trabalho do operador. Uma folha deslizante fecha sem roubar espaço no chão, mas precisa de um bolso ou de um trilho de superfície, e de um acionamento se a equipe estiver empurrando carrinhos durante todo o turno.

Essa única compensação explica a maioria das decisões sobre portas para salas limpas. As portas giratórias são o padrão: mais simples, mais baratas, com fechamento automático e mais fáceis de vedar contra um diferencial de pressão. As portas de correr ganham quando a abertura é apertada, o trânsito é intenso, a folha é muito volumosa para ser empurrada ou a sala tem que permanecer vedada enquanto pessoas e mercadorias passam. Nenhum dos dois tipos é universalmente melhor, e a escolha errada geralmente surge meses depois, com contagens elevadas de partículas no limite ou uma visita de manutenção a cada quinze dias.

Abaixo está como cada tipo se comporta em um espaço classificado, onde está o custo real de propriedade e onde cada um deixa de ser a resposta sensata. Se o conceito de sala mais ampla ainda estiver em aberto, o guia de seleção de sistema para sala limpa cobre painéis, tetos e fluxo de ar antes de chegar à programação da porta.

Como uma porta giratória de sala limpa se comporta sob pressão

Uma porta de batente é uma moldura, um conjunto de dobradiças, uma folha e uma junta. Numa sala limpa a junta é o que importa. Quando a folha fecha, a vedação perimetral deve comprimir o suficiente para impedir a migração do ar entre duas salas separadas por 10 a 15 Pa. É por isso que as folhas para salas limpas são especificadas com juntas contínuas, dobradiças ajustáveis e um tamanho mais próximo da massa da folha, em vez do que foi deixado na van.

A folha normalmente é pendurada para balançar em direção ao lado de maior pressão. A pressão então empurra a porta para dentro de sua moldura, em vez de afastá-la, de modo que um fechamento cansado não transforme silenciosamente a porta em um caminho de vazamento. A consequência prática é que uma folha oscilante se abre para a sala de limpeza, o que vale a pena verificar no desenho e não no local, comparando o fluxo de vestimentas e as rotas do carrinho.

Onde as portas giratórias são a resposta certa

Tráfego baixo a moderado, algumas dezenas de movimentos por turno.
Aberturas estreitas, normalmente de 800-1000 mm de folha simples ou de 1200-1800 mm de folha dupla.
Salas onde uma vedação repetível é mais importante do que a velocidade do ciclo.
Paredes sem espaço para trilho, bolso ou operador montado na cabeça.
Aberturas sem energia, onde um fecho de mola é a solução mais simples à prova de falhas.

A inspeção é a vantagem silenciosa. Você pode ver a junta, sentir a compressão e ajustar o fechamento em minutos com a sala de volta ao serviço.

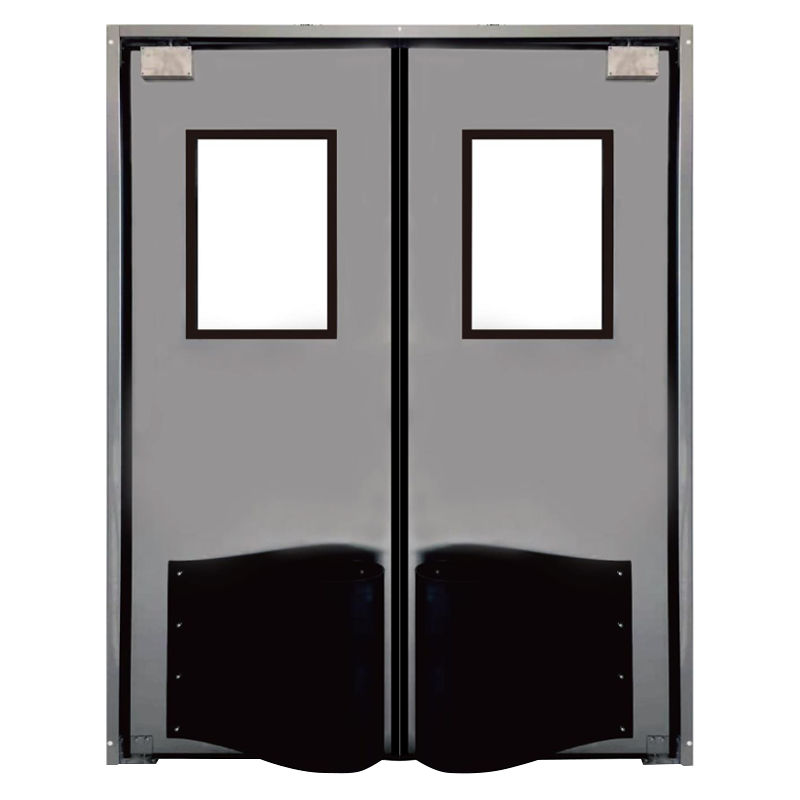

Swing Impact Door for High-Traffic Environments

Porta giratória de impacto para ambientes de alto tráfego Uma porta giratória de proteção com painéis resistentes a impactos e de fácil inspeção, adequada para hospitais, salas limpas e armazéns onde o tráfego frequente exige durabilidade. Ver Produto →

Onde as portas deslizantes para salas limpas ganham seu custo

Uma porta deslizante troca uma dobradiça por um mecanismo: rolos, um trilho, uma guia inferior e, na maioria das instalações, uma correia ou acionamento por rack. A folha viaja paralelamente à parede, por isso não consome nenhum arco de oscilação. Essa é a principal razão pela qual ele é especificado em câmaras de descompressão compactas, câmaras frigoríficas e corredores de materiais onde uma folha oscilante poderia danificar as estantes ou a proteção da máquina.

Configurações deslizantes comuns

Montagem em superfície: trilho fixado na face do lado limpo ou do lado sujo, o arranjo mais fácil de instalar e manter.
Telescópico: duas ou mais folhas de largura desigual são empilhadas em um bolso curto quando o comprimento da parede é limitado.
Bipartida: duas folhas abertas a partir do centro para aberturas amplas e alto fluxo.
Deslizamento hermético: uma junta suspensa ou inflável veda a folha somente quando ela estiver totalmente fechada.

A vedação é onde as portas deslizantes historicamente falharam. Uma simples escova ou junta labial esfrega ao longo da estrutura em cada ciclo e vaza assim que a folha começa a flexionar. Uma junta suspensa evita esse desgaste porque entra em contato com o chão e a moldura apenas na posição fechada, e seus valores de vazamento se aproximam dos de uma porta giratória.

Impulsione a escolha e então mude a economia. Uma porta deslizante elétrica pode ser interligada com uma janela de passagem ou um chuveiro de ar, de modo que apenas uma abertura abra por vez, algo que uma folha oscilante manual não pode fazer sem ataques elétricos lutando contra o fechamento. Acima de aproximadamente 2.000 mm de largura de abertura, a automação também elimina o problema de alcance e esforço que transforma uma folha manual pesada em um problema de segurança.

Fabricante de portas para salas limpas Kaisier limpa o globo A tecnologia capacita o amanhã Ver Produto →

Portas deslizantes e giratórias para salas limpas: lado a lado

Ambas as colunas assumem a mesma abertura numa parede de painel, um diferencial de 10-15 Pa e utilização manual salvo indicação em contrário. Os números mudam assim que a automação ou uma junta hermética são adicionadas.

Compensações típicas para uma porta de folha única de 1000 mm; os valores reais dependem do diferencial de pressão, do projeto da junta e da especificação do acionamento.
Critérios	Porta giratória	Porta deslizante
Liberação necessária	Arco igual à largura da folha, cerca de 1 m	Faixa ou bolso ao longo da face da parede
Qualidade do selo	Junta contínua comprimida na borda da trava	Depende da junta; tipo suspenso corresponde ao swing
Comportamento de pressão	A pressão ajuda a assentar a folha na moldura	A pressão carrega a folha contra a guia
Tempo de ciclo	2-4 s manual ou alimentado	1-3 s alimentado, lento se empurrado manualmente
Capacidade de tráfego	Adapta-se a algumas dezenas de movimentos por turno	Adapta-se ao fluxo contínuo e ao tráfego de carrinhos
Aberturas amplas	Folha dupla fica pesada e precisa de espaço	Bipartição ou telescópica mantém-no compacto
Perda de energia	A primavera mais próxima retorna a folha para fechada	Liberação manual; algumas unidades falham ao abrir
Pontos de manutenção	Dobradiças, mais perto, junta	Rolos, esteira, correia, guia, junta
Custo instalado	Linha de base inferior	Maior quando a unidade e os controles estiverem incluídos
Melhor ajuste	Câmaras de ar, vestiários, suítes ISO 5-8	Paredes estreitas, câmaras frigoríficas, linhas automatizadas

Materiais, juntas e ferragens que decidem o desempenho

O tipo é apenas metade da especificação. Uma porta giratória sensata com uma vedação ruim falha e uma porta deslizante com uma vedação hermética bem projetada passa. Cinco detalhes separam uma porta que mantém a sua classe daquela que precisa de ajustes todos os meses.

Construção da folha: aço com revestimento em pó para áreas secas, liga de alumínio com revestimentos HPL para zonas de limpeza, aço inoxidável 304 ou 316 onde a resistência à lavagem e à corrosão é importante.
Junta: EPDM ou silicone contínuo, substituível sem desmontar a moldura, comprimida por ferragens ajustáveis em vez de força.
Painel de visão: vidro embutido e vidro duplo entre zonas classificadas para que o vidro não se torne o caminho de vazamento.
Ferragens: dobradiças em inox e fecho adequado à massa da folha, além de guia de piso em qualquer folha deslizante larga.
Controle: intertravamentos, sensores de pé, leitores de cartões e desbloqueio mecânico de emergência que funciona sem energia.

Folhas inoxidáveis são a resposta comum em fábricas farmacêuticas e alimentícias porque toleram limpeza frequente sem danificar a superfície. A verdadeira questão não é se o aço inoxidável tem melhor aparência, mas se o regime de limpeza removeria um acabamento revestido durante a vida útil do ativo.

Stainless Steel Cleanroom Door for GMP Environments

Porta de sala limpa de aço inoxidável para ambientes GMP Uma porta para sala limpa em aço inoxidável com construção perfeita e vedação em vários estágios, adequada para salas limpas GMP e ambientes estéreis que exigem limpeza frequente. Ver Produto →

Uma lista de verificação prática de seleção

Trabalhe com isso antes que a programação da porta seja fixada. Qualquer um deles pode alterar o tipo, não apenas o modelo.

Meça a largura livre e a face livre da parede em ambos os lados; a resposta geralmente elimina um tipo imediatamente.
Conte os movimentos por turno por abertura, incluindo carrinhos, e decida se uma folha manual é realista.
Confirme o diferencial de pressão e sua direção e, em seguida, pendure ou oriente a folha de acordo.
Verifique o regime de limpeza, pois ele decide o acabamento muito antes da estética.
Decida se a abertura deve ser interligada com uma janela de passagem, chuveiro de ar ou painel de acesso.
Combine o modo de falha: em caso de perda de energia, a porta deve fechar, permanecer aberta ou liberar para uso manual?

Perguntas frequentes

Que tipo é adequado para uma sala limpa ISO 5?

Uma porta giratória é o ponto de partida usual, porque uma junta comprimida contínua é a vedação mais simples e confiável dessa classe. Escolha o deslizamento hermético apenas se o layout não tiver espaço para um arco oscilante ou se a abertura precisar interligar-se com a próxima zona.

Uma porta deslizante pode corresponder a uma porta giratória em termos de pressão?

Sim, com junta suspensa ou inflável que veda apenas na posição fechada. Uma vedação de escova simples vazará assim que a folha flexionar, por mais bem alinhado que o trilho esteja.

De quanta folga uma folha oscilante precisa?

Deixe aproximadamente a largura da folha mais 50-100 mm para o cabo e o operador, de modo que uma folha de 900 mm precisa de cerca de um metro de piso livre no lado para o qual abre.

As portas deslizantes para salas limpas sempre precisam de energia?

Não. Folhas de até aproximadamente 60 kg podem ser operadas manualmente em bons rolos. Acima disso, o uso manual sobrecarrega tanto o operador quanto o alinhamento da pista.

Escolher entre os dois sem especificar demais

A maioria das instalações acaba com os dois tipos, e esse é o resultado correto. Folhas oscilantes em câmaras de descompressão e vestiários, onde a vedação rígida e a manutenção simples são importantes; folhas deslizantes onde o vão da parede é curto, o tráfego é constante ou a abertura tem que interligar-se com a zona seguinte.

Decida o tipo com base na folga, pressão diferencial e contagem de tráfego e, em seguida, gaste o orçamento restante na junta, no hardware e no inversor. Se você quiser que a tabela de portas seja revisada juntamente com o layout do painel e do teto, envie-nos os desenhos e voltaremos com uma especificação edificável.
