Requisitos de materiais à prova de fogo para salas limpas: padrões, classificações e especificações

Um envio volta marcado para revisão e reenvio porque o painel de parede é Classe A, mas a folha da porta traz apenas um relatório Classe B1 e ninguém pode produzir um teste dos dois instalados juntos. Esse padrão de falha é comum. O desempenho ao fogo em uma sala limpa não é uma propriedade material única; é uma cadeia de núcleo, revestimento, adesivo, moldura, selante, ferragens e o teste de montagem que os une.

O conjunto de regras práticas é curto: tratar a reação ao fogo e a resistência ao fogo como requisitos separados, solicitar relatórios de teste sobre a montagem completa em vez de apenas sobre o núcleo, e manter a densidade, espessura, face e detalhes da junta idênticos ao que foi testado. Tudo abaixo segue desses três pontos.

Classe de fogo e resistência ao fogo são dois requisitos separados

O controle e a compartimentação de partículas são regidos por padrões diferentes, e as especificações que os combinam produzem argumentos no local. A reação ao fogo descreve como um material alimenta o fogo: inflamabilidade, propagação da chama, liberação de calor e fumaça. A resistência ao fogo descreve quanto tempo um conjunto construído retém o fogo: integridade, isolamento e, quando relevante, capacidade de carga.

Reação ao fogo, o teste do material

GB 8624 classifica materiais de construção da Classe A (não combustíveis) até B1, B2 e B3, e a Classe A é a linha de base usual para envelopes de salas limpas em projetos farmacêuticos, de semicondutores e de alimentos. De acordo com a EN 13501-1, a meta equivalente é A2-s1,d0 ou melhor, onde s1 limita a produção de fumaça e d0 exclui gotículas flamejantes. ASTM E84 Classe A significa um índice de propagação de chama de 25 ou inferior e um índice de desenvolvimento de fumaça de 450 ou inferior. Observe o escopo: E84 avalia a queima superficial de uma amostra e não diz nada sobre uma barreira de 60 minutos.

Resistência ao fogo, o teste de montagem

Classificações como EI 30, EI 60 ou EI 120 (EN 1364-1 para paredes, EN 1634-1 para portas), ou uma classificação de uma hora sob ASTM E119 ou GB/T 9978, aplicam-se a uma montagem com espessura e orientação testadas. Os painéis com núcleo de lã de rocha são testados regularmente durante 60 minutos a 50 mm, 75 mm e 100 mm, mas cada certificado é válido apenas para a extensão exata que cobre. Um painel mais fino ou um perfil de junta diferente é uma montagem diferente.

Comparação de materiais principais para painéis de salas limpas

A seleção do núcleo determina a maior parte do resultado do incêndio, e a densidade é mais importante do que o texto em uma folha de dados. A lã de rocha a 60 kg/m3 e a lã de rocha a 120 kg/m3 podem ostentar o mesmo rótulo de marketing e comportar-se de forma muito diferente num teste de 60 minutos.

Materiais básicos de salas limpas comparados por classe de incêndio e comportamento. As classificações sempre pertencem ao conjunto testado, não ao núcleo isoladamente.
Material principal	Reação típica ao fogo	Comportamento sob fogo	Onde cabe
Lã de rocha, 100-120 kg/m3	Classe A/A2-s1,d0	Fibra mineral não combustível, ponto de fusão acima de 1000 C, sem gotículas flamejantes	Paredes, tetos e núcleos de portas avaliados
Óxido de magnésio e oxissulfato de magnésio	Classe A	Baixa emissão de fumaça, sem aglutinante combustível; o desempenho segue a espessura e o revestimento da placa	Áreas de processo úmido com rigoroso controle de higiene
Painel central de gesso	Classe A	Estável por 30 a 60 minutos; papel enfrentando carvão e umidade enfraquece a placa	Divisórias e zonas técnicas secas
Favo de mel de alumínio	Classe A, skin dependent	Não queima, mas conduz calor; depende de revestimento e adesivo	Portas e painéis leves e nivelados
Poliuretano (PIR ou PUR)	Geralmente B1 ou B2	Alta liberação de calor e fumaça densa; a espuma carboniza e pode pingar	Somente onde os códigos permitirem e os sprinklers forem aceitos
EPS ou XPS	Combustível	Derrete, espalha chamas e produz fumaça densa	Não aceitável em envelopes de sala limpa

Painéis de lã de rocha na prática

Para uma parede de sala limpa classificada, painéis de lã de rocha de 50 mm ou 75 mm com revestimentos de aço pré-revestidos de 0,5 mm, juntas não combustíveis e juntas preenchidas com lã mineral são a configuração mais frequentemente aprovada. Os painéis manuais proporcionam superfícies mais planas e tolerâncias mais restritas em torno de aberturas de portas e janelas de passagem; painéis feitos à máquina são instalados mais rapidamente em grandes áreas de teto. Ambos são produzidos com núcleos de lã de rocha e devem chegar com relatório de ensaio abrangendo a mesma espessura e detalhe de junta da especificação do projeto.

Handmade Rock Wool Cleanroom Panel with Steel Plates

Painel feito à mão para sala limpa de lã de rocha com placas de aço Painel feito à mão para salas limpas de lã de rocha com placas de aço, relevante onde superfícies planas, tolerâncias rígidas e revisões de limites com classificação de fogo são importantes. Ver Produto →

Requisitos de incêndio elemento por elemento

Uma estratégia de combate a incêndios analisa cada limite da zona limpa separadamente. O requisito definido para um bloco típico de sala limpa é assim:

Paredes e tetos: painéis incombustíveis de altura total, juntas seladas, sem película combustível exposta, lã mineral acondicionada nos pilares e detalhes da cabeceira.
Portas corta-fogo: folha e aro classificados certificados como uma só unidade, ferragens de fecho automático, vedações intumescentes ou minerais, vidros incluídos no teste.
Saídas de emergência: as portas giram na direção do deslocamento, ficam afastadas de bancadas e equipamentos de vestimenta e permanecem operáveis quando o sistema de intertravamento falha.
Penetrações: eletrocalhas, dutos e tubos revestidos e vedados com sistemas antifogo testados, e não apenas com um cordão de silicone.
HVAC: registos de incêndio e fumo nos limites dos compartimentos, acessíveis para inspeção periódica.
Janelas e janelas de passagem: vidros avaliados dentro de uma moldura nominal; um bom vidro em um desconto sem classificação falha na montagem.
Pisos e coberturas: acabamentos incombustíveis ou de baixa propagação de chama, sem camada adesiva combustível.
Isolamento e enchimento acústico: apenas lã mineral incombustível, nunca espuma.

As portas merecem destaque porque uma porta de sala limpa possui um certificado de incêndio e um dever de estanqueidade ao mesmo tempo. Uma porta de sala limpa de aço com núcleo mineral, estrutura certificada e juntas de vedação dupla pode manter uma classificação EI 60 e ainda gerenciar o diferencial de pressão que mantém as partículas no lugar. Adicione um fecho automático e coordene a sequência de intertravamento para que a folha não fique aberta durante a produção.

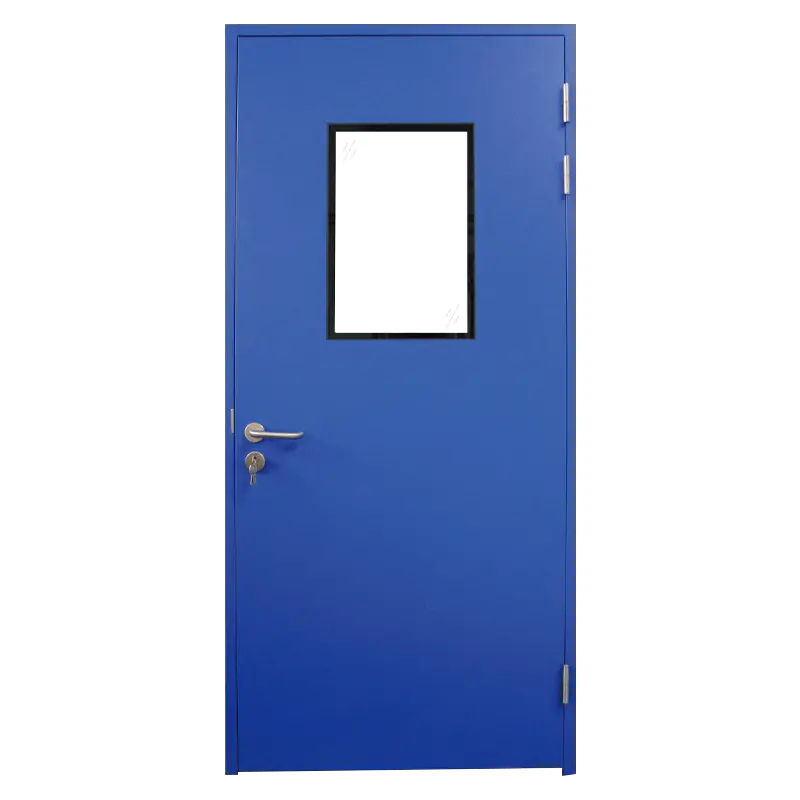

Steel Cleanroom Door for Controlled Environments

Porta de aço para salas limpas para ambientes controlados Porta de aço inoxidável com vedações de três lados e vedação inferior retrátil, útil onde a higiene, a estanqueidade e o controle de contaminação determinam a seleção. Ver Produto →

Verificações de aquisição que evitam a rejeição de envios

A maioria das rejeições remonta à documentação e não ao produto. Essas verificações cobrem a maioria deles:

Solicite o relatório do teste de montagem, não a folha de dados do núcleo, e confirme se ele indica a espessura do painel, a densidade do núcleo, o revestimento e o sistema de juntas.
Combine a densidade com o valor testado. Se o certificado indicar 120 kg/m3, um painel de 90 kg/m3 é um produto diferente.
Verifique a classe de fumaça. Um resultado s1,d0 ou um índice de baixa emissão de fumaça é importante em corredores fechados e limpos, onde a evacuação é lenta.
Verifique o revestimento e o adesivo. Aço pré-revestido é bom; um filme combustível ou adesivo de espuma pode desfazer um núcleo Classe A.
Confirme o pacote da porta. Folha, moldura, vidros, ferragens e lacres devem constar no mesmo certificado.
Solicite uma amostra cortada da produção para inspecionar a densidade real do núcleo, a orientação das fibras e a ausência de vazios.
Mantenha um fornecedor responsável pela montagem. A divisão de painéis e molduras entre fornecedores torna o certificado inexequível.

Se você estiver avaliando várias opções de envelopes de uma só vez, uma revisão estruturada como esta guia de seleção de sistema para sala limpa mantém os critérios de incêndio, higiene e custo em uma comparação, em vez de três conversas separadas.

Os detalhes da instalação decidem se a classificação é válida

Um painel certificado instalado com uma folga de 20 mm e sem lã mineral é uma parede não certificada. Os detalhes que mais frequentemente falham na inspeção:

As juntas preenchidas com lã mineral antes da aplicação da faixa de cobertura nunca ficam ocas.
Detalhes da cabeça e da soleira selados com espuma anti-fogo testada e não expansível.
Juntas de movimento perimetral mantidas para que a expansão térmica não possa abrir uma lacuna em uma parede nominal.
Molduras de portas ancoradas na estrutura e não apenas no revestimento do painel.
Selos de amortecedor e penetração fotografados e registrados para o arquivo de entrega.

Perguntas frequentes

Um núcleo Classe A é suficiente para uma parede de sala limpa resistente ao fogo?

Não. A classe A descreve reação ao fogo, não resistência. Uma classificação EI 60 ou de uma hora pertence à montagem completa, ou seja, painel, junta, estrutura, fixadores e vedações testados juntos em uma espessura determinada. Um núcleo Classe A em uma construção não testada não prova nada sobre compartimentação.

Qual densidade de lã de rocha deve ser especificada para painéis de salas limpas?

100 a 120 kg/m3 é a faixa comum para painéis nominais. Abaixo de aproximadamente 80 kg/m3, a estrutura de fibra é comprimida sob seu próprio peso em longos vãos de teto, o que afeta ao mesmo tempo o nivelamento, a estanqueidade das juntas e o desempenho ao fogo.

Os painéis de poliuretano para salas limpas podem ser usados onde as classificações se aplicam?

Raramente. Os núcleos de poliuretano e PIR são geralmente B1 ou B2 com alta emissão de fumaça. Eles permanecem viáveis em áreas não classificadas quando a autoridade local aceita a classe de fumaça e a cobertura dos sprinklers, mas os corredores, rotas de saída e paredes dos compartimentos exigem um núcleo mineral.

As janelas de passagem e os chuveiros de ar precisam de documentação contra incêndio?

Uma janela de passagem instalada em uma parede classificada interrompe a barreira, portanto, precisa de vidros classificados em uma moldura classificada. Os chuveiros de ar são equipamentos e não estruturas, mas a sua potência e controle de penetrações ainda precisam de detalhes selados cobertos por um sistema anti-fogo testado.

Fornecimento de materiais para salas limpas resistentes ao fogo

A Kaisier produz as peças resistentes ao fogo do envelope como uma família: painéis para salas limpas em lã de rocha, óxido de magnésio, oxissulfato de magnésio, favo de mel de alumínio, poliuretano e aço inoxidável, além de portas, janelas, janelas de passagem, perfis de alumínio, chuveiros de ar, unidades FFU e filtros correspondentes. Quatro bases de produção na China e na Tailândia fornecem projetos de Classe 100 a Classe 300.000, com desempenho de painel cobrindo requisitos contra incêndio, antibacterianos e antiestáticos e suporte desde o projeto até o pós-venda.

Painel de lã de rocha feito à máquina para sala limpa Painel central de lã de rocha feito à máquina com revestimentos de aço, adequado para construção de salas limpas Classe 100 a 300.000 com desempenho declarado contra incêndio, antibacteriano e antiestático. Ver Produto →

Se o seu projeto possui envelope avaliado e orçamento de partículas apertado, envie a espessura da parede, classificação de incêndio necessária e classe de limpeza; a equipe de engenharia confirmará qual conjunto de núcleo e porta corresponde e quais certificados se aplicam. Você pode alcançá-los através do nosso página de contato .
